La empresa NILES Werkzeugmaschinen GmbH de Berlín, representada por Valtrade, es conocida a nivel mundial como líder del mercado en la fabricación de grandes máquinas rectificadoras de engranajes. En la última década suministraron 20 máquinas para un rango de diámetros de 4.000 - 5.000 mm. Desde hace algún tiempo tienen peticiones de ofertas para máquinas aún más grandes – hasta aproximadamente 8.000 mm de diámetro de pieza. Anteriormente, este sector estaba reservado a las fresadoras de engranajes, ya que las piezas rara vez se templan, la calidad requerida del engranaje no es muy alta, y las piezas se fabrican a menudo en varias partes, por lo que la calidad del rectificado puede reproducirse difícilmente en el montaje.
¿Qué motivación hay, por tanto, detrás de estas peticiones de máquinas tan grandes?
- Las calidades deseadas se incrementan también en este sector.
- Se piensa en el proceso de templado.
- El mecanizado ha de realizarse en el menor número posible de máquinas. Los nuevos centros de mecanizado ofrecen aquí la posibilidad de realizar también, además de las operaciones de taladrado, torneado y fresado, el mecanizado previo de los engranajes. El mecanizado de acabado de los engranajes se realiza entonces en la rectificadora.
- Las herramientas de fresado para los grandes módulos, que garantizan una calidad final del engranaje, son muy costosas y tienen un plazo de entrega largo. Las herramientas de mecanizado previo y las muelas de rectificado son, sin embargo, más económicas y flexibles en su aplicación, y están disponibles rápidamente.
- Los trabajos de retoque son significativamente más fáciles de realizar.

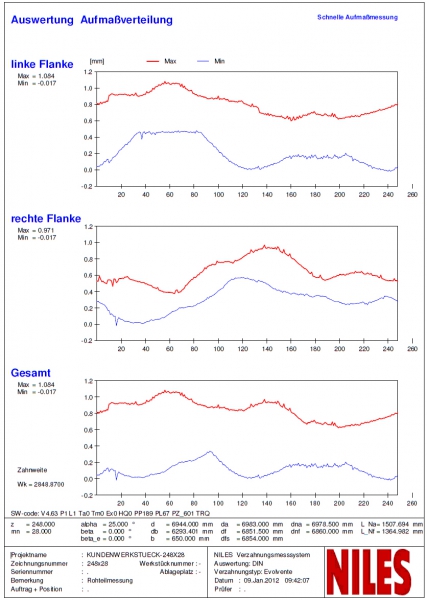

- Las rectificadoras ofrecen la posibilidad de la medición sobre la máquina. Debido a la máxima precisión duradera de las rectificadoras, la fiabilidad de esta medición es suficiente para las calidades requeridas. De todas formas, para este tamaño tampoco suelen estar disponibles, generalmente, máquinas especiales de medición.
- Además del mecanizado de los engranajes, también pueden realizarse otras operaciones adicionales de mecanizado (por ejemplo, el rectificado previo de un collar de alineación).
El caso de Tianshan Heavy
Estas ventajas convencieron a la empresa Tianshan Heavy en China, que adjudicó un pedido de una ZP80, es decir, una rectificadora de engranajes de hasta 8.000 mm.

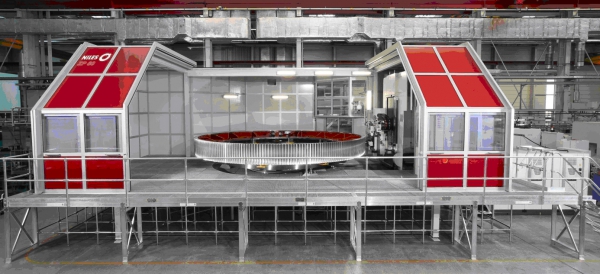

El concepto de la máquina (véase ilustración 1) está basado en la serie ZP, largamente acreditada. Se pudo aprovechar el montante completo. Para el corazón de una máquina semejante – la mesa rotatoria – se ofrecen dos alternativas, con una carga de mesa rotatoria de hasta 70.000 kg o bien, hasta 130.000 kg. Después de analizar detenidamente el espectro de piezas en cuestión, el cliente optó por la versión de 70 t, considerablemente más económica. Esta mesa rotatoria está apoyada hidrostáticamente, y posee un accionamiento eléctrico directo, con un motor lineal. Con esta solución no hay contacto mecánico en la mesa rotatoria, quedando garantizada una alta precisión duradera. Sobre esta mesa rotatoria básica se sujeta un útil con un diámetro de 4.700 mm. Sobre este útil se pueden montar posteriormente los medios de sujeción específicos del cliente.
