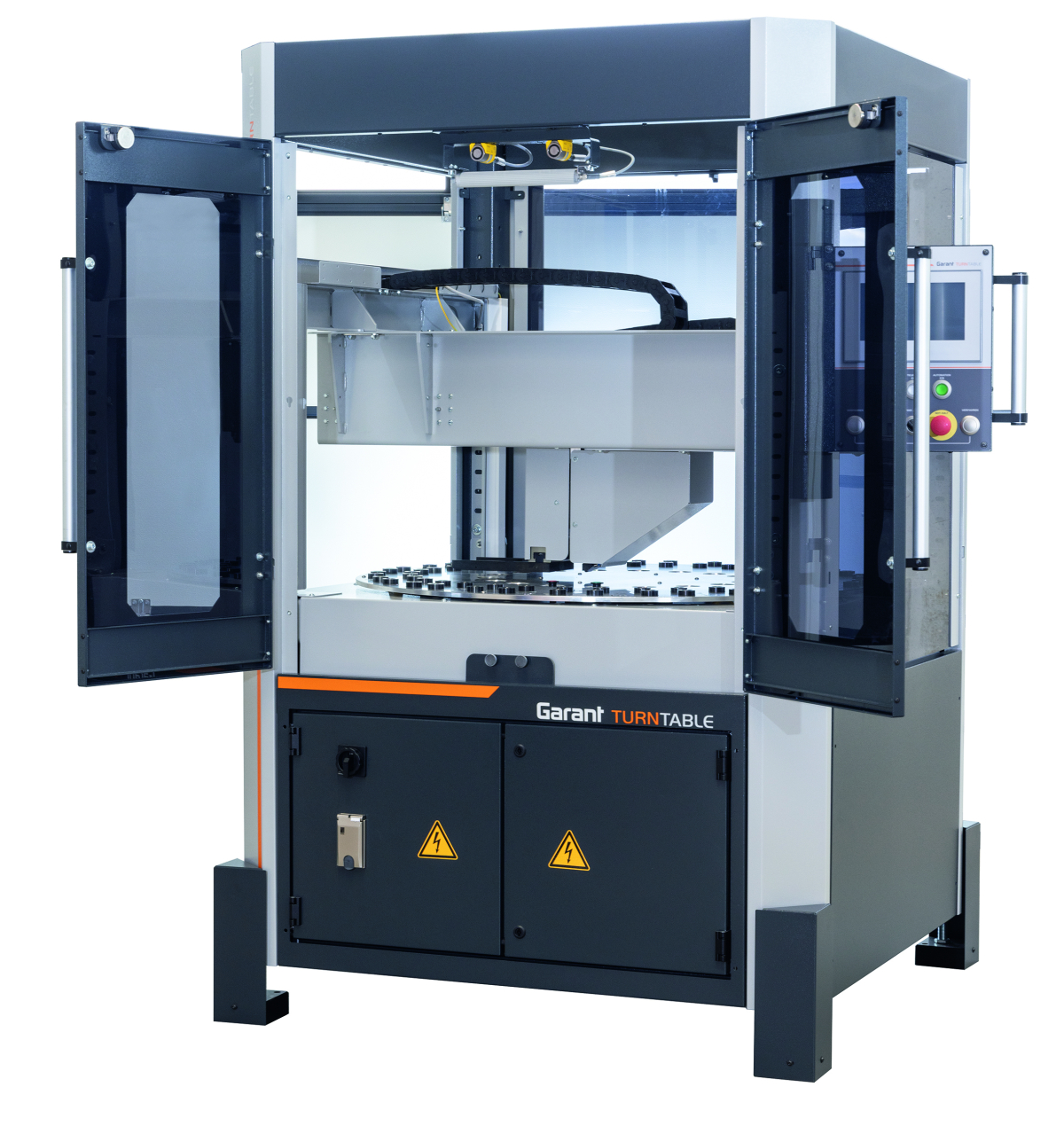

El GARANT Turntable es la solución perfecta y compacta para automatizar un centro de mecanizado. Se trata de un equipo del Hoffmann Group que cuenta con las siguientes ventajas: sistema de carga con ventana lateral o por el frente de la máquina, consola de automatización, pack de mordazas o pallets, y asesoramiento de procesos de un mismo proveedor.
El funcionamiento de GARANT Turntable es muy sencillo. No se requieren conocimientos de programación, gracias al sistema mecánico de bulones de arranque y parada. Además, tiene tres modos de funcionamiento en función del tamaño de las piezas de trabajo.
Permite la carga de hasta 25 kg: Máx. 300 × 190 × 247 mm (largo × ancho × alto), incluido el instrumento de sujeción.
El espacio necesario es de < 2,5 m²: 1500 × 1500 × 2200 mm (largo × ancho × alto, dimensión de inserción) y tiene una conexión muy sencilla que no requiere ninguna interfaz de automatización.
El sistema Turntable de Hoffmann Group proporciona las siguientes ventajas operativas:
- Producción autónoma.
- Reducción de plazos de entrega y tiempos de producción.
- Reducción de los costes fijos de producción.
- Aumento de productividad y rentabilidad.
- Instalación sencilla y rápida en tres días.
Elementos de la aplicación
GARANT Turntable es una máquina de automatización para centros de mecanizado y fresado CNC. Los elementos que la componen son:
Componentes
Carga y descarga de componentes de hasta máximo 25 kilos.
Control
- Control neumático del sistema de sujeción de punto cero.
- Posibilidad de hasta 4 actuadores.
Software
- Carga y descarga.
- Configuración de 6, 9 o 18 instrumentos de sujeción.
Mesa y manipulador
- Manipulador con control por sensor.
- Hasta 18 estaciones de carga de mordazas.
- Peso máximo de carga en la mesa de 450 kg.
- Transferencia automática de la presión de aire a la consola de sujeción.
Aplicación según necesidades
El GARANT Turntable se adapta perfectamente a las condiciones de cada producción.
Esta solución de automatización puede planificarse de diversas maneras.
Instalación fija a la izquierda o derecha de la máquina-herramienta para carga por la ventana lateral o instalación al frente para carga por puerta principal con sistema de desplazamiento.
