El rectificado competente

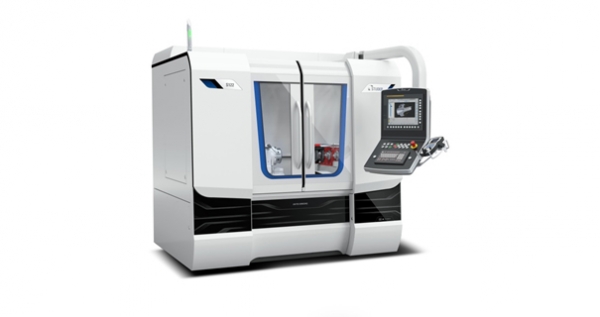

Studer cuenta en Biel con un Centro de Competencia en rectificado cilíndrico donde organizó un evento para presentar las últimas novedades antes de la celebración de EMO. La rectificadora S121 será uno de los productos que la firma suiza presente en la feria mundial de máquina-herramienta. Junto con las S131, S141 y S151 pertenece a una nueva serie de la marca y pueden ser utilizadas para piezas de trabajo de diferentes dimensiones. Equipadas con un máximo de dos husillos de rectificado exterior, estas máquinas también pueden ser utilizadas para aplicaciones de rectificado de exteriores.

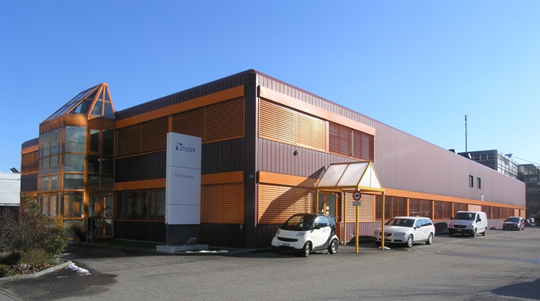

Biel es la sede del Centro de Competencia en rectificado cilíndrico de Fritz Studer. El resultado de la integración de Combitec AG, fabricante de rectificadoras de interiores de alta precisión, en la empresa de Thun en 2008, hizo que hoy todos los conocimientos sobre rectificado cilíndrico de interiores se concentren en Biel. El objetivo principal de Studer con esta puesta en común de conocimientos técnicos es impulsar la importancia del rectificado cilíndrico de interiores. Componentes del sistema específicamente desarrollados se incluyen en las máquinas básicas construidas en Thun que van equipadas con el amplio know-how sobre rectificado, en línea con los requisitos del cliente. Cargadores especialmente desarrollados o completos sistemas de automatización completan las máquinas. Alrededor de 45 rectificadoras cilíndricas de interiores se fabrican en el Centro de Competencia cada año. El plan es aumentar las ventas a 90 máquinas por año en los próximos años.

Plataforma de rectificado cilíndrico de interiores de base amplia
La plataforma sobre rectificado cilíndrico de interiores de Studer consta de las cuatro áreas: Máquinas básicas, universales, de radios y de producción. Mientras que las máquinas de rectificado básicas S110 y S120 y las rectificadoras de radios CT750 y CT960 pertenecen a la cartera establecida, la S121 (novedad para la EMO 2015), las rectificadoras cilíndricas de interiores universales S131, S141 y S151 y la rectificadora cilíndrica de interiores de producción S122 forman parte de un nuevo sistema modular. Con cuatro áreas de máquina y hasta cuatro máquinas por área, Studer ofrece un portafolio amplio que permite al usuario acceder específicamente al tamaño de la máquina y la tecnología que requiera.
La S110 y S120 son máquinas básicas que Studer ha equipados con tecnologías simples como guías antifricción y husillos de bolas de recirculación. Con el mismo concepto de la máquina y la integración de tecnologías idénticas, las máquinas se diferencian por los diámetros y longitudes de la pieza mecanizable. Las máquinas tienen un cabezal de trabajo móvil, que siempre garantiza una buena accesibilidad y puede ser utilizado como un eje de carga. Debido a que un cargador integrado requiere un eje menos, la S110 y la S120 pueden ser automatizadas fácilmente. Las máquinas se pueden utilizar con hasta cuatro husillos, que están dispuestos en paralelo. Por otra parte, es posible la instalación de husillos de alta frecuencia o husillos accionados por correa. El mercado objetivo para la S110 y la S120 son todos los usuarios que deben alcanzar los bajos precios de las piezas con la menor inversión posible.

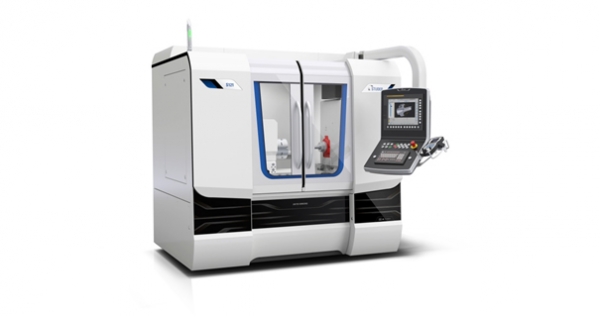

Las S121, S131, S141 y S151 pertenecen a una nueva serie de la marca de rectificadoras cilíndricas de interiores y pueden ser utilizadas para piezas de trabajo de diferentes dimensiones dependiendo del tamaño de la máquina. Equipadas con un máximo de dos husillos de rectificado exterior, estas máquinas también pueden ser utilizadas para aplicaciones de rectificado de exteriores. Los cuatro modelos de máquinas del S121 al S151 se basan en la última tecnología de Studer. Cuentan con bancadas de Granitan® S103, así como el sistema de guiado StuderGuide® con motores lineales o la nueva generación de escalas de vidrio, tecnologías anteriormente sólo disponibles en las áreas de rectificado universal y de exteriores. La compañía de Thun está entrando así en una nueva dimensión en la tecnología de rectificado cilíndrico de interiores. La serie está dirigida a todo el espectro de piezas de trabajo que requieren alta precisión de rectificado de interiores. Con la S141 y la S151 Studer está también apuntando a los fabricantes de husillos principales.
Las rectificadoras de radios CT750 y CT960 representan un nicho en rectificado cilíndrico de interiores y se utilizan para rectificar materiales extra duros, tales como el carburo de tungsteno, la cerámica o el zafiro. Generalmente para el rectificado de dichos materiales solo se utilizan herramientas de diamante. La CT750 y CT960 están por lo tanto equipadas con un eje de giro o eje B en toda regla de interpolación, que permite el giro de la pieza de trabajo y la producción de suelo y radios de pulido en el proceso de oscilación del rectificado. Estas máquinas, que están disponibles en dos tamaños, también cuentan con la última tecnología Studer, como una torreta con accionamiento directo o eje B accionado directamente.
La plataforma de rectificado cilíndrico de interiores de Studer se completa con la S122, una máquina para gran producción. Esta máquina fue diseñada para la producción de componentes hidráulicos y de automoción. Equipada con un máximo de tres ejes en una disposición lineal y un concepto de carga rápida integrada, Studer ha puesto la prioridad en la minimización de los tiempos auxiliares con la S122.
