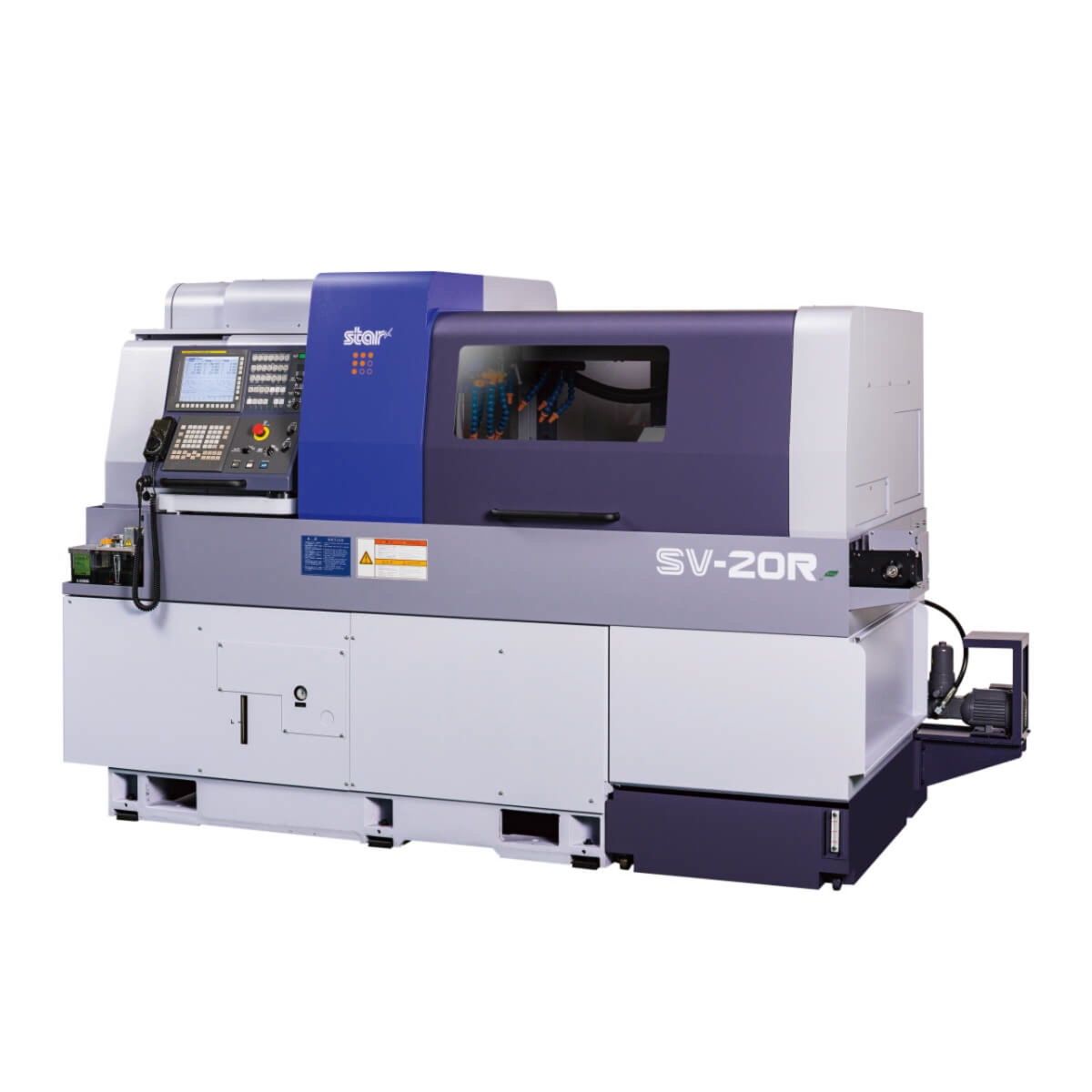

SV-20R de Star es un torno con excelente capacidad y flexibilidad para el mecanizado de componentes complejos con operaciones de fresado, torneado, etc. El modelo de paso de barra φ20 más avanzado de la serie SV se ha actualizado desde todos los puntos de vista para permitir al usuario fabricar incluso los componentes más complicados para las industrias médica, aeroespacial, automotriz, etc.
La última actualización del siempre popular SV-20 ofrece aún más funcionalidad, capacidad y productividad para los componentes cada vez más exigentes. El torno CNC automático cabezal móvil SV-20R está equipado con el sistema de control “Star motion control” para el mecanizado complejo de alto nivel y excelente productividad. Está constituido por un husillo principal y un subhusillo, un posicionamiento de herramientas en un peine (las herramientas están montadas en una fila en el carro transversal del torno), un posicionamiento de herramientas tipo torreta de 8 posiciones con control de je B, y un bloque portaherramientas de trabajo trasero con 8 posiciones de trabajo con control del eje Y.
La función de conmutación G.B./N.G.B. permite trabajar (según la necesidad de cada pieza) con cañón guía (G.B.) y sin cañón guía (N.G.B.). La combinación del diseño de la máquina y el software de soporte ampliado contribuye a mejorar la facilidad del mecanizado y aumenta aún más la productividad de la máquina.
Mejora en alta funcionalidad y capacidad de mecanizado

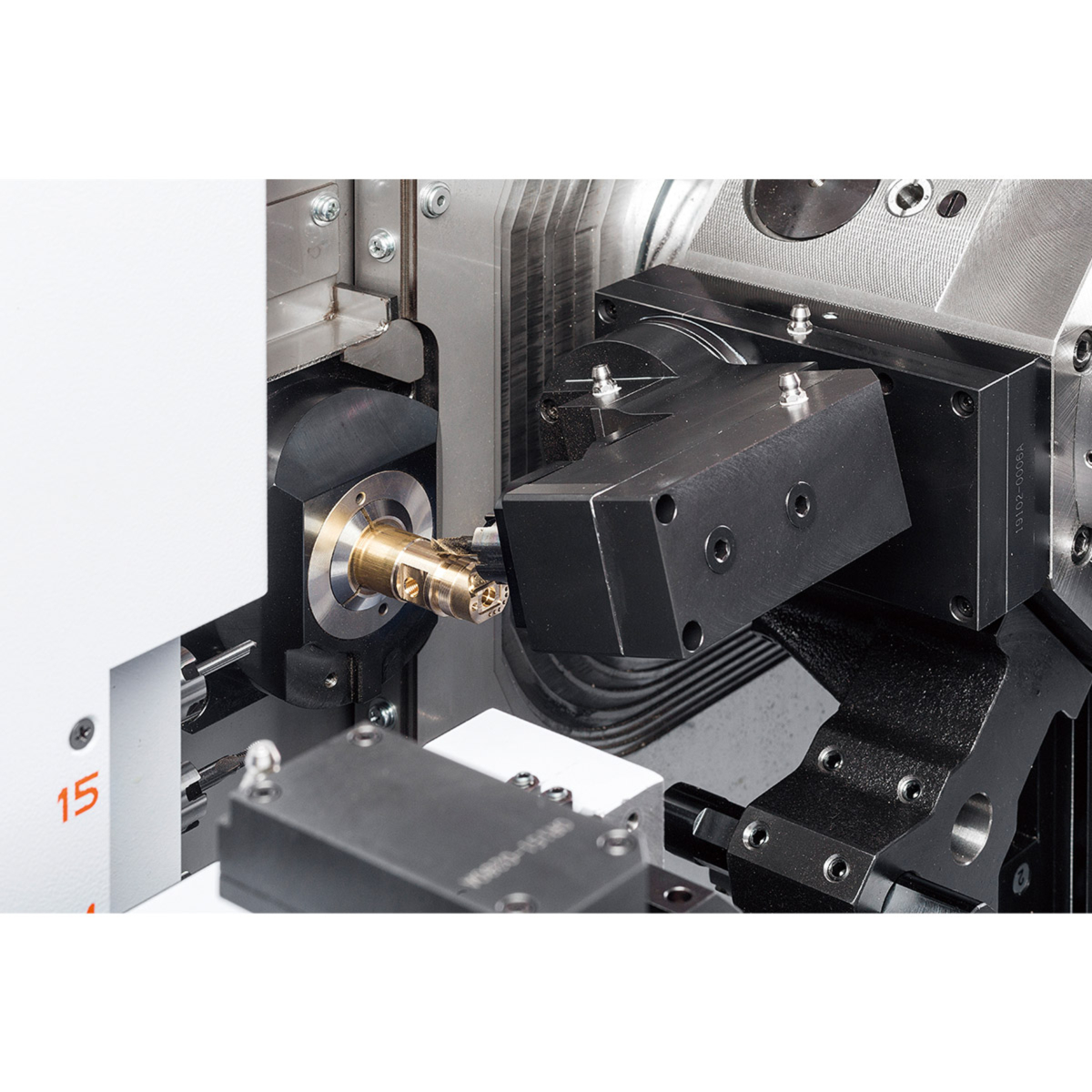

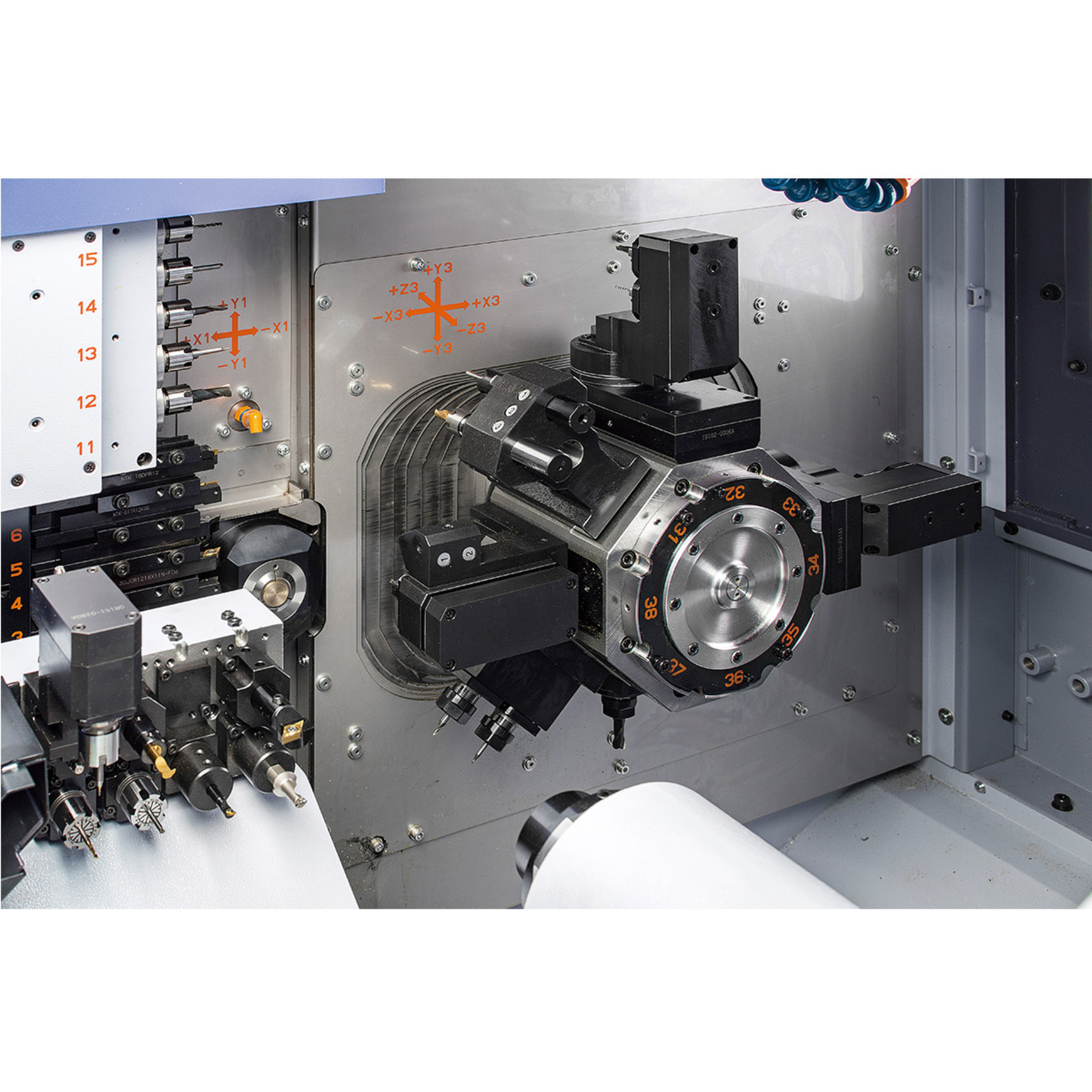

La torreta de 8 posiciones se equipa con el mecanismo de control del eje B. En 4 de estas 8 posiciones de torreta se pueden montar los portaherramientas correspondientes para cuando se necesite poder mecanizar hasta con 5 ejes en continuo utilizando el eje B.
El bloque 8 posiciones de trabajo en contra operación con función de control del eje Y nos permite poder terminar la pieza realizando operaciones complejas tanto de torneado como de fresado (entre otras operaciones) ya que nos movemos en el espacio con los tres ejes disponibles (X, Y y Z).
El trabajo con G.B. está orientado al mecanizado de alta precisión de ejes y en general piezas largas, aunque no solamente. El trabajo con N.G.B está orientado para mecanizar piezas cortas. El trabajo sin luneta origina menor retal por ende reduce los costos de material y aumentar la productividad.
Este modelo de máquina (SV-20R) en comparación con la SV-20, puede albergar mayor número de herramientas, aumenta en 12, y permite una mayor variedad de operaciones aumentando poder mecanizar piezas más complejas y e mayor valor añadido.
Mejora en la operatividad y maquinabilidad
El diseño de la máquina se ha realizado teniendo en cuenta los trabajos de instalación y mantenimiento. Dispone de una zona de mecanizado que dispone de una puerta abatible de gran abertura, en la SV-20: 463 mm y en la SV-20R: 1154 mm. La zona del cabezal dispone de una puerta corredera para lograr una abertura más grande, en la SV-20: 390 mm y en la SV-20R: 772 mm.
