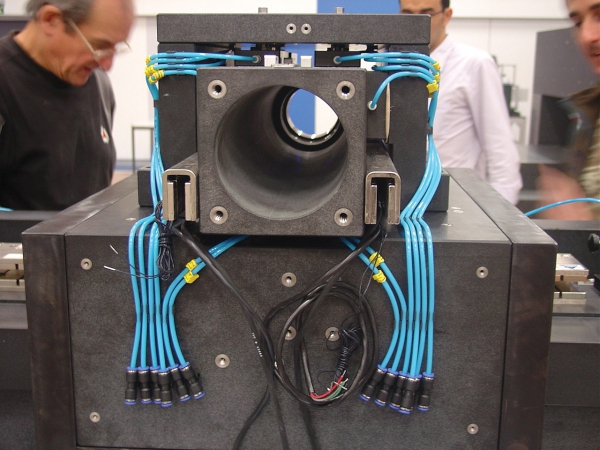

En el artículo se destacan los aspectos más innovadores de la fresadora diseñada y fabricada por Ideko-IK4, que incorpora las tecnologías habitualmente empleadas en las máquinas de medición por coordenadas. Esta máquina ha sido diseñada y fabricada con el objetivo de realizar con ella mecanizados de ultraprecisión, con acabados de calidad óptica y precisión submicrométrica. Para ello cuenta con una estructura completamente fabricada con granito, cojinetes aerostáticos en todos los ejes, reglas de captación expuestas de máxima resolución y motores lineales libres de cogging. En el caso del eje X, el carro no tiene ningún contacto con el resto de la estructura, ni siquiera a través de tubos neumáticos, cables eléctricos o protecciones.
Todos los elementos activos han sido situados en la parte fija de la estructura, y, así, el carro no tiene ninguna limitación mecánica para obtener la máxima resolución posible.
Principales conclusiones
Ideko-IK4 ha realizado durante estos últimos años una clara apuesta por la microfabricación que se ve reflejada en el desarrollo de este y otros prototipos. Se han incorporado tecnologías que hasta ahora no formaban parte del bagaje del Centro y se ha desarrollado un prototipo que en la fecha de escribir este artículo se encuentra en fase de verificación. Los primeros resultados de estos ensayos de verificación demuestran que el diseño y montaje del prototipo responde a las expectativas creadas, con geometría de ejes del orden de la micra en rectitud y perpendicularidad y repetibilidad inferior a una micra en el primero de los ejes medidos.
Asimismo, se ha constatado cómo la máquina es capaz de realizar desplazamientos de 250nm de forma repetitiva y constante.
Una de las cuestiones que surgen llegados a este punto es la dificultad o imposibilidad a veces de realizar verificaciones cuando se trata de posicionar en una micra en un curso de 200 o 400mm.
Los primeros mecanizados realizados en la máquina demuestran que la máquina es capaz de realizar trayectorias complejas sin que la herramienta de diámetro de 0.1mm sufra hasta el punto de romperse.
