Unidad láser XL-80 de Renishaw, ahora con ensayos en diagonal

Renishaw
Pabellón 5 • Stand D15
Tel.: 93 663 34 20 http://www.renishaw.es

Renishaw presenta el kit de medición diagonal lineal en EMO. Los ensayos láser en diagonal pueden utilizarse para medir la posición diagonal y los errores de inversión, conforme a los estándares B5.54 e ISO 230-6. El estándar ISO 230-6 especifica que los ensayos de desplazamiento diagonal deben permitir una valoración del rendimiento volumétrico de una máquina-herramienta. El nuevo kit se configura fácil y rápidamente, es fácil de alinear y genera análisis de datos rápidamente conforme a los estándares internacionales.

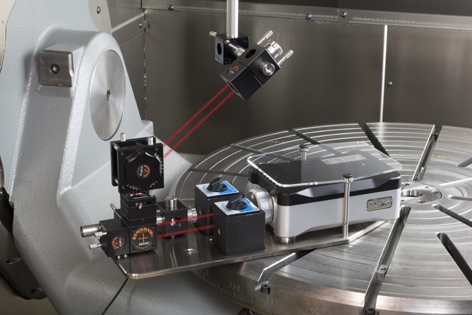

El kit de medición diagonal lineal Linear de Renishaw incluye todo lo necesario para ejecutar ensayos diagonales láser con un interferómetro láser XL-80. Está diseñado para un reglaje rápido y sencillo, con utillaje para distintos usos que se sujeta magnéticamente a la mesa de la máquina-herramienta para sujetar el equipo XL-80 y los accesorios ópticos. Un espejo articulado alineador del haz (sujeto a la placa) proporciona un sistema de máximo control de alineación del haz láser con las diagonales de la máquina.

Ventaja
La principal ventaja de este nuevo kit para el montaje del sistema XL-80 y los accesorios ópticos en la mesa de la máquina es que, después de medir una diagonal de máquina, la placa puede llevarse a otras diagonales de módulos y caras con una alineación mínima.
Además del sistema de hardware, Renishaw proporciona el software necesario para ejecutar fácilmente los ensayos diagonales láser.
