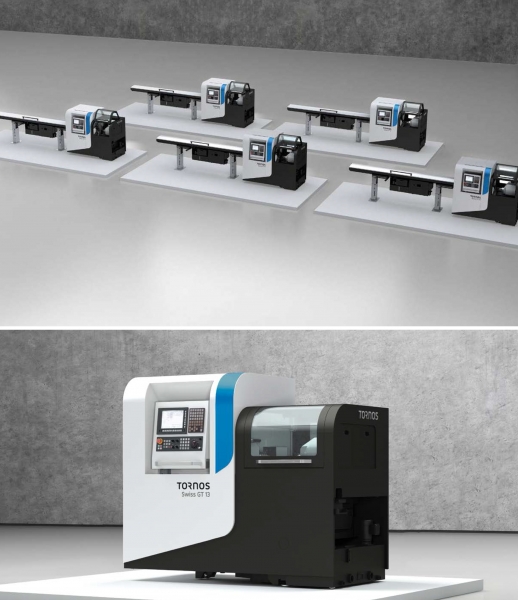

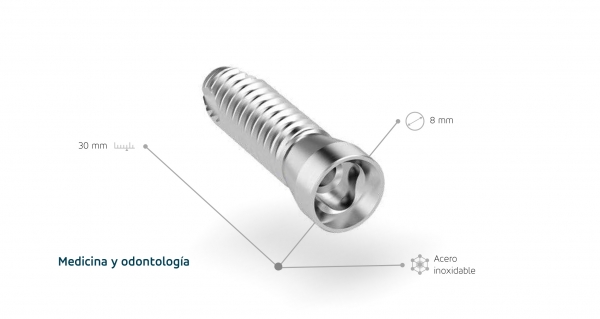

Los 6 ejes numéricos confieren a la máquina Swiss GT 13 una flexibilidad muy apreciada para el mecanizado de todo tipo de piezas. Su flexibilidad sin precedentes hace posible que la máquina mecanice incluso piezas extremadamente complejas, sobre todo para la industria médica.
Una cinemática probada

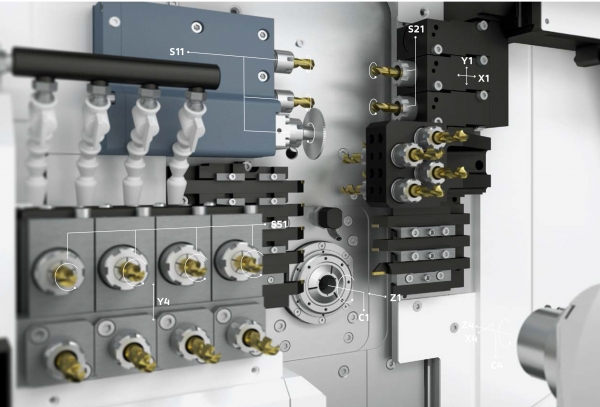

Por supuesto, el Swiss GT 13 es un torno automático de cabezal móvil en el que el desplazamiento longitudinal del husillo principal se realiza en dirección al eje Z1. La máquina está equipada con una cinemática clásica y probada que marca la diferencia. Incluye un sistema lineal de herramientas, el denominado portaherramientas múltiple, que comprende los ejes X1 e Y1 para el mecanizado de barras. El carro del contrahusillo está montado sobre 2 ejes lineales (X4 / Z4) que permiten al contrahusillo sujetar la pieza durante el mecanizado y moverse lateralmente delante del bloque, independientemente de las herramientas de mecanizado traseras que pueden ser estacionarias o accionadas. El bloque del husillo para el mecanizado en contraoperación está equipado con un eje lineal vertical. Este diseño cinemático tiene la ventaja de duplicar el número de herramientas disponibles. Hay un total de 8 herramientas dispuestas en 2 filas con 4 herramientas cada una. Se puede accionar un máximo de 4 herramientas. Estas 4 herramientas adicionales mejoran la capacidad de realizar complejas tareas de mecanizado en la parte posterior de la pieza. Además, este eje permite el centrado controlado numéricamente de las herramientas en el bloque de husillo para el mecanizado en contraoperación y el movimiento para el taladrado transversal.
Gran cantidad de herramientas disponibles
La Swiss GT 13 puede equiparse con un máximo de 30 herramientas, de las cuales hasta 12 puede ser accionadas. Además, existe una amplia gama de equipos y accesorios adicionales disponibles para este torno. Tanto el husillo principal como el contrahusillo están diseñados como husillos de motor, cada uno con su propio motor integrado. Se caracterizan por el poco nivel de ruido que generan y una velocidad especialmente alta de hasta 15.000 rpm. Tanto el husillo principal como el contrahusillo tienen una potencia de 4,0 kW (valor máx. 5,0 kW). En conjunto, todas estas características garantizan un alto rendimiento de mecanizado. En lo que se refiere al cañón de guía, esta máquina, al igual que los modelos de la serie DT, puede ser reequipada por el usuario según sus necesidades. En tan solo 15 minutos, un torno automático de cabezal móvil clásico con cañón de guía puede convertirse en un torno que funciona con un cabezal fijo. En realidad, el cabezal sigue siendo móvil, pero el cañón de guía se sustituye por una cubierta.
