Sonda sinusoidal que integra la inspección ligera estructurada en el proceso de medición de la MMC

Renishaw Ibérica, S.A.U.
Tel.: 93 663 34 20 www.renishaw.es

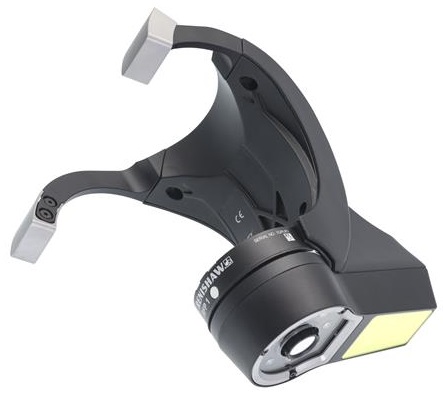

La sonda RFP aumenta las prestaciones multi-sensor del sistema REVO de Renishaw al incluir la inspección ligera estructurada sin contacto en la gama de productos existente, que ahora cuenta con cinco familias de sondas intercambiables, diseñadas expresamente para aprovechar al máximo todas las ventajas del posicionamiento infinito y el movimiento de 5 ejes.
La sonda RFP está diseñada para inspeccionar superficies de forma libre y geometría compleja, y proporciona rápidamente actualizaciones de datos de superficie con alta densidad de puntos.
RFP obtiene gran densidad de datos a alta velocidad para proporcionar una medición de máxima precisión de la topología de la superficie.

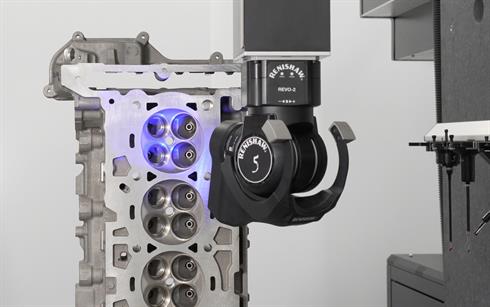

La sonda proyecta un patrón sinusoidal sobre la superficie de la pieza, mientras la cámara captura la variación del patrón para generar una nube de puntos de alta densidad de los datos de superficie 3D. Seguidamente, se analiza la nube de puntos en el software de metrología 3D y se generan los resultados de inspección.

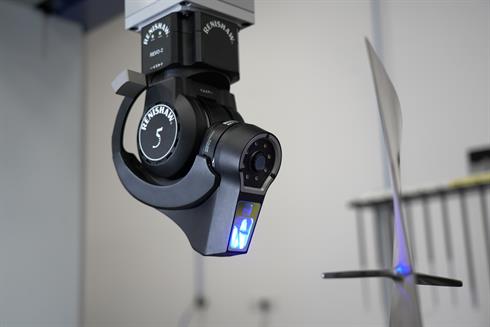

La sonda RFP está equipada con la tecnología de medición de 5 ejes REVO y proporciona mediciones de alta precisión en una plataforma de MMC de posicionamiento infinito. Los datos de todos los sensores REVO comparten una referencia de datos común y, combinados con datos de los demás sensores REVO-2, se maximizan las prestaciones de inspección de piezas en la MMC.
