Solución para control de calidad e inspección automatizada de Creaform

AsorCAD Engineering, S.L.
Pabellón 3 • Stand C44
Tel.: 93 570 77 82 http://www.asorcad.es

AsorCAD Engineering presenta en BIEMH la solución definitiva para control de calidad e inspección automatizada con el MetraSCAN 3D R-Series. La opción de automatizar los procesos con los escáneres 3D portátiles y los sistemas de medición por palpado CMM ya es posible con la nueva aplicación que propone el fabricante canadiense Creaform.

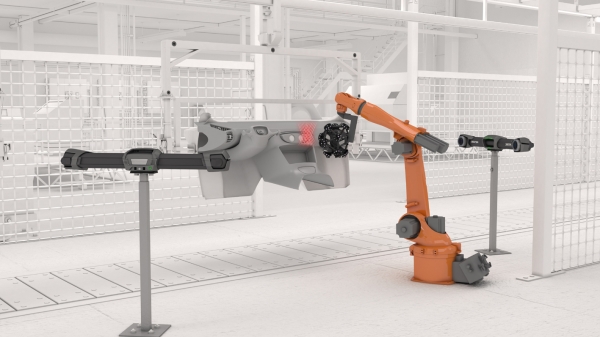

Para empresas que necesitan obtener resultados precisos con rapidez, Creaform ha desarrollado un escáner óptico 3D montado en robot, MetraSCAN 3D R-Series. Su estructura permite que las empresas de fabricación aprovechen los beneficios de las mediciones ópticas y la automatización industrial directamente en sus líneas de producción y logren que el control de calidad sea más sencillo y eficaz. Combinado con robots industriales, MetraSCAN 3D R-Series incrementa la fiabilidad, velocidad y versatilidad de los procesos de inspección y control de calidad en línea de producción. La solución de inspección está disponible en versiones Standard y Elite.
El sistema, con sus 7 escáneres láser transversales (14 rayos simultáneos) y una velocidad de medición de 480.000 medidas por segundo, consigue una precisión de hasta 0,030 mm, siendo la precisión volumétrica de 0,064 mm para un volumen de trabajo de 9,1 m² y de 0,078 mm para un volumen de trabajo de 16,6 m². Si se combina el trabajo con el sistema de fotogrametría MaxShot 3D, se consigue una precisión volumétrica de 0,044 mm + 0,025 mm/m.
El área de escaneado es de 275 x 250 mm, con una distancia de seguridad de unos 300 mm y una profundidad de campo de 200 mm.
