Sistemas de brazo para medición de grandes volúmenes

Innovalia Metrology
Tel.: 94 543 07 18 http://www.innovalia-metrology.com

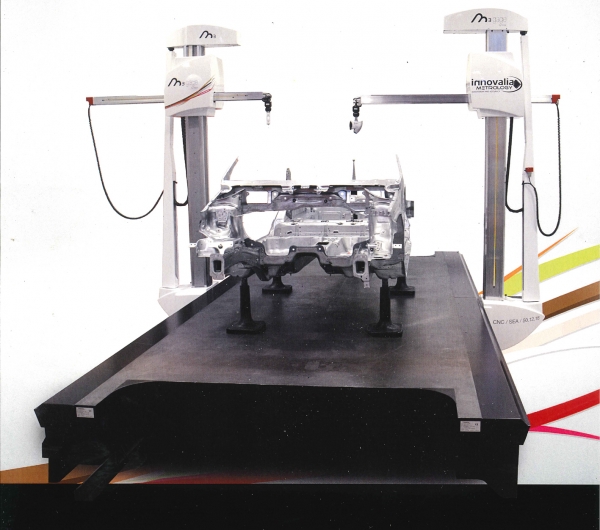

Innovalia Metrology presenta los sistemas de brazo para medición de grandes volúmenes Duplex System. La gama de máquinas de medición Duplex está pensada especialmente para la medición de grandes volúmenes y, por ello, es uno de los modelos más extendidos entre los fabricantes de automóvil y partes de grandes dimensiones. Está formada por dos sistemas de brazo horizontal (Land Gage o Sea Gage) y se presentan tanto en modo manual como automático, por lo que su uso puede destinarse tanto a medición como a digitalizado, escaneo o trazado de piezas de todo tipo. Ambos brazos pueden equiparse con palpadores por contacto (digitales o analógicos) y ópticos.
La mesa, disponible tanto en granito como en fundición, permite alojar agujeros, ranuras, etc. según necesidades y permite así la colocación de piezas sueltas sin necesidad de utilizar útiles de posicionamiento, piezas de soporte ni maquetas.

Características

• Estructura mecánica robusta que garantiza la estabilidad y trazabilidad a lo largo del tiempo.
• Colchones de aire de alta precisión.
• Volumen de trabajo X, Y, Z totalmente personalizable.
• Compensación de temperatura (opcional).
• Sistema antivibratorio (opcional).
• MPEE: 18+L/40.
• MPEP: 10 µm.
• Integración con tecnología híbrida.

Todos los datos corresponden a una temperatura, presión y condiciones de luz específicas, y están sujetos a cambios. Otras dimensiones están disponibles bajo pedido.
