La solución de ajuste, contracción y medición redomatic de Zoller permite amarrar térmicamente con precisión herramientas de mango en 60 segundos a 10 μm. Es un aparato multitalento que domina a la perfección las tres disciplinas: ajustar, medir y amarrar térmicamente herramientas. Este aparato de ajuste, medición y contracción combinado está equipado con un control CNC de 4 ejes, autoenfoque, revólver de herramientas, bobina de inducción, contracabezal y sistema de refrigeración.
Mediante el sistema automático de tope longitudinal único asza en el eje Z, el aparato resulta especialmente adecuado para amarrar térmicamente herramientas fácilmente, rápidamente y con una precisión de como mínimo +/- 10 µm en su longitud nominal.
El cliente se beneficiará de un notable ahorro de tiempo, ya que con redomatic precisa solo 5 segundos por herramienta para contraer y 30 segundos para refrigerar. Además, redomatic trata con suavidad el mandril de sujeción gracias a una reducida admisión de energía.

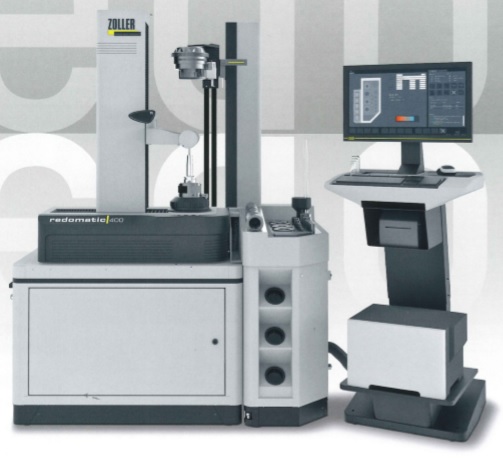

El modelo redomatic 400 es el sistema óptimo para la contracción y la medición de herramientas estándar. El sistema completo es la combinación de una máquina de preajuste y medición de Zoller, una bobina de inducción, un sistema portador para los elementos de contracción y el software del dispositivo de medición pilot.
Especificaciones técnicas
- Longitud máxima de herramienta Z: 600 mm.
- Rango de medición del eje X: 210 / 310 mm.
- diámetro máximo de eje retráctil: 32 mm.
- Diámetro máximo de herramienta D: 420 / 620 mm.
Zoller Ibérica, S.L.
Tel.: 93 215 67 02 www.zoller.info
