Un reto particular durante el mecanizado de la carcasa de la turbina en los turbocompresores de gases de escape es el orificio principal de la turbina. Su fabricación está sujeta a tolerancias estrechas en relación con la forma, la posición y el acabado superficial. El orificio tiene forma de campana para generar las mejores características de flujo posibles.

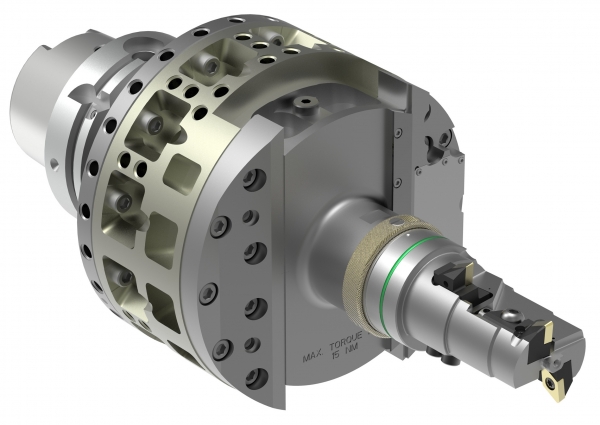

Mapal -empresa representada en España por Ayma Herramientas- puede ayudar a realizar esta operación de mecanizado utilizando Tooltronic con el accesorio LAT (Herramienta de Accionamiento Lineal). El sistema de herramientas mecatrónicas Tooltronic es un eje CNC completo integrado en el controlador de máquina existente. La herramienta montada está equipada con tres plaquitas: una para desbaste y dos para acabado.
Ejemplo de mecanizado
- Material: 1.4837.
- Refrigeración: MQL.
- Diámetro: 40,5 – 57,295mm.
- Velocidad de corte: 140 m/min (desbaste), 120 m/min (acabado).
- Avance: 0,15 - 0,4 mm.
- Vida de la herramienta: 50 piezas.
