Sistema compuesto por reductor, cremalleras y piñones

Wittenstein Ibérica, S.L.U.
Tel.: 93 479 13 05 http://www.wittenstein.es

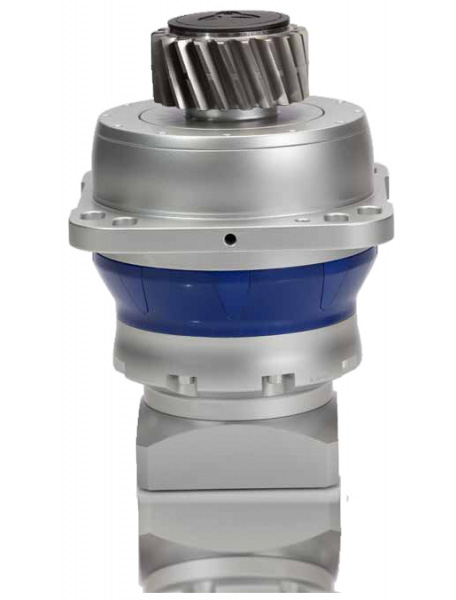

Wittenstein presenta su sistema High-Performance. Se trata de un reductor compacto con una potencia muy elevada, llegando hasta un 50% más en par de aceleración en el mismo tamaño. El nuevo diseño permite además una rigidez más elevada, llegando hasta 19.000 Nm/arcmin. Esa elevada rigidez no requiere ningún rodamiento externo, por lo cual elimina componentes adicionales que no son necesarios y reduce así el riesgo de un montaje incorrecto.
La brida de montaje también es novedosa, permitiendo al usuario eliminar la placa de montaje. El reductor de alpha tiene agujeros colisos para ajustar la distancia entre ejes. El ahorro en el tiempo de montaje puede ser de un 50%.
Aparte del reductor, Wittenstein ha lanzado al mercado sus cremalleras High-Performance. Estas transmiten la fuerza necesaria con la precisión requerida por el mercado. “Esas cremalleras son actualmente las únicas que transmiten fuerzas superiores a 112.000 N”, según la empresa.
Los piñones de alpha están, como es habitual, soldados en el reductor. Este método es único y permite transmisiones superiores de par. El diámetro es pequeño para aumentar también la rigidez del conjunto. Cuando el par de vuelco es elevado, o las fuerzas de avance son superiores, la conexión con tornillos siempre ha sido el punto débil del conjunto, no siendo capaces de aguantar con seguridad fuerzas elevadas.
