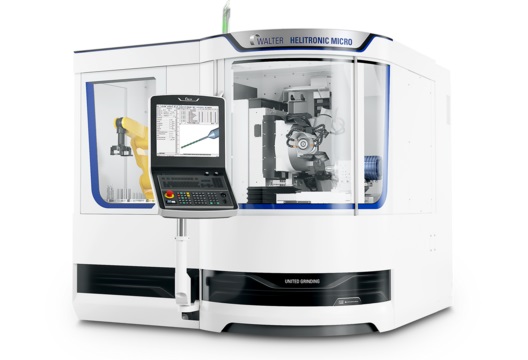

La rectificadora de herramientas Helitronic Micro, que Walter presenta en EMO, fabrica y afila herramientas de rotación simétrica y piezas de producción con diámetros más pequeños. Afila herramientas a partir de un diámetro de 0,1 mm en producción y a partir de un diámetro de 3 mm en operación de reafilado. El diámetro máximo es de 12,7 mm, la longitud de la herramienta es, como novedad, de 220 mm y el peso de la pieza es de hasta 12 kg.
Recorridos máximos de los ejes lineales
- Eje X: 385 mm.
- Eje Y: 320 mm.
- Eje Z: 320 mm.
La Helitronic Micro tiene una bancada de máquina de fundición mineral y está diseñado específicamente para esta aplicación. Le proporciona a la máquina una gran amortiguación de vibraciones, sensibilidad a la temperatura, dinámica de movimientos y, en última instancia, precisión de rectificado. Consta de cinco ejes CNC equipados con accionamientos lineales o de par y están controlados por sistemas de medición integrados de alta resolución, siendo los X395 mm, Y320mm, y Z 320 mm accionados hasta los 30.000mm/min. Estos crean movimientos exactos y, al mismo tiempo una alta dinámica. Dispone de un robot cargador de 6 ejes integrados en la máquina que minimiza los tiempos de carga. La capacidad es de hasta 1.500 herramientas. El eje A de rotación rápida de la pieza de trabajo alcanza un máx. 3.000 min-1 y confieren a la máquina, especialmente con herramientas escalonadas, una capacidad de rectificado preciso de perfiles. Dispone de tres husillos de motor para hasta 12 muelas, lo que aumenta la flexibilidad en su aplicación. Motor husillo 1 con potencia de husillo de 6,5 KW para ranuras. Motor husillo 2 y 3 con potencia de husillo de 4,3 KW para el rectificado de geometrías.
United Grinding Group / Siaisa
Pabellón 3 · Stand E25
Tel.: 91 360 51 40 http://www.siaisa.com
