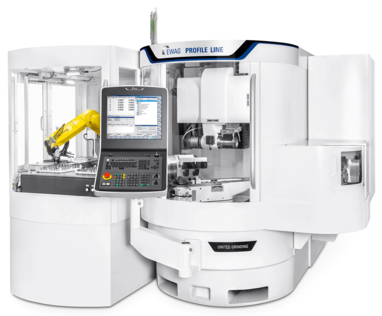

La rectificadora de herramientas CNC Profile Line es adecuada para la producción eficiente de geometrías de plaquitas de corte intercambiables altamente complejas.
Puede trabajar con piezas en bruto para plaquitas intercambiables sinterizadas a partir de un diámetro interior de 3 mm y un diámetro exterior de hasta 50 mm; se pueden manejar de manera eficiente herramientas de simetría rotacional de longitudes de 1 a 100 mm. El robot flexible integrado de 6 ejes de FANUC es el responsable de esta alta eficiencia y del trabajo autónomo por turnos de la máquina. La rectificadora de herramientas CNC que Ewag presenta en EMO tiene un tamaño reducido, lo que permite aprovechar al máximo el espacio de producción disponible, típicamente limitado.
Características
- Diseño de pórtico: Su sólido diseño de pórtico, con su alto peso y extrema rigidez, transfiere la fuerte dinámica del accionamiento digital a una máquina de baja vibración para un rectificado preciso.
- Ejes lineales: Ejes lineales X, Y, Z con accionamiento lineal tipo bola. La velocidad máxima de desplazamiento es de 15 m/min.
- Escala de vidrio: La rectificadora de herramientas CNC tiene escalas de vidrio para resolución lineal de 0,0001 mm para una alta precisión de posicionamiento.
- Motor de eje hueco: El nuevo motor opcional de eje hueco del eje A amplía las aplicaciones potenciales para incluir rectificado cilíndrico de hasta 750 min-1.
Hardware / Software
- Robot flexible de 6 ejes.
- Cambiador de muelas de rectificado.
Ewag / Siaisa
Pabellón 11 · Stand B24
Tel.: 91 360 51 40 http://www.siaisa.com
