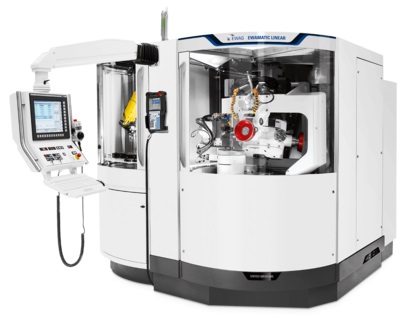

La rectificadora universal Ewamatic Linear de Ewag es una rectificadora de alta precisión que fabrica herramientas, plaquitas intercambiables y herramientas de simetría rotacional en metal duro, PCD o materiales superduros como CBN y PCB. Fabrica plaquitas intercambiables desde una circunferencia inscrita de 3 mm hasta un diámetro de circunferencia circunscrita de 50 mm. También puede fabricar herramientas de simetría rotacional y piezas de producción de 0,2 a 200 mm de diámetro.
Ewamatic Linear se centra en los requerimientos y desafíos individuales de los usuarios. Puede realizar una gran variedad de operaciones de rectificado en un solo amarre. Su flexibilidad en términos de tipos de herramientas, geometría de herramientas y material de filo de corte en el rango de dimensión especificado es prácticamente incomparable. Se utiliza el soporte del husillo de rectificado en forma de estrella con hasta 12 muelas abrasivas, según la complejidad de la herramienta.
Características generales
- Rectificadora de herramientas de 6 ejes CNC.
- Software ProGrind y NUMROTO.
- Ejes lineales con escalas de vidrio.
- Cambiador de muelas ATC con 6 husillos de rectificado.
- Sistemas modulares de sujeción de herramientas.
- Módulo de fuerza de rectificado para materiales superduros.
Especificaciones técnicas
- Recorrido máximo del eje X: 360 mm.
- Recorrido máximo del eje Y: 240 mm.
- Recorrido máximo del eje Z: 240 mm.
- Velocidad máxima de recorrido de los ejes X/Y/Z: 20.000 mm/min.
- Potencia máxima del husillo: 8 kW.
