Proceso seguro de ranurado en condiciones de poco espacio

Walter Tools Ibérica, S.A.U.
Tel.: 93 479 67 60 http://www.walter-tools.com

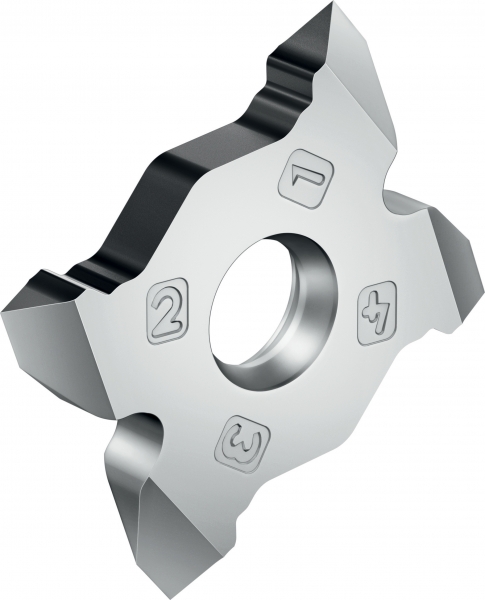

Con las geometrías A60 y AG60 para pasos pequeños o medianos, Walter completa su gama de plaquitas de ranurado y tronzado MX. Al igual que las geometrías MX existentes (CF5 y GD8 para todas las operaciones de ranurado y tronzado, RF5 para ranurado y torneado copiador), las plaquitas A60/AG60 están diseñadas con 4 filos cortantes.

Ventajas
Las geometrías para la producción de roscas exteriores con perfil parcial de 60° en un amplio rango de pasos (0,5 –3,0 mm) son especialmente apropiadas para operaciones de roscado en condiciones de espacio muy reducido; por ejemplo, cerca de un codo o husillo. A ello, se unen ventajas generales del sistema, como la elevada rentabilidad o la aplicación universal de todas las plaquitas en el mismo soporte, tanto a izquierda como a derecha.

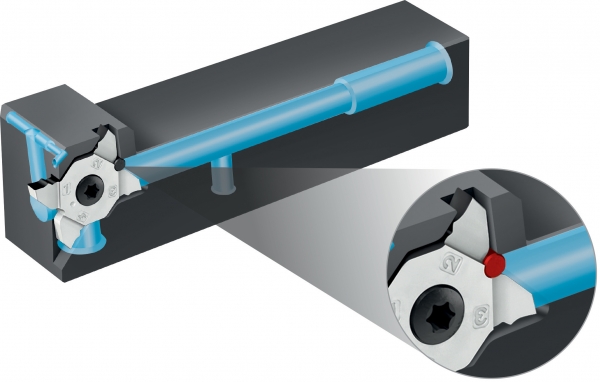

El sistema MX apropiado para todos los materiales permite anchos de tronzado de 0,8 a 3,25 mm y profundidades de tronzado de hasta 6 mm. Una particularidad es el diseño del alojamiento de plaquita: gracias a la fijación tangencial autoalineable, la plaquita se presiona contra los puntos de apoyo al apretar el tornillo. Un pasador de ajuste especial mejora la precisión de ajuste e impide al mismo tiempo errores de montaje. El resultado es una gran exactitud dimensional y de repetición. El hecho de que la superficie de apoyo de las plaquitas no se rectifique también al producir el ancho del filo cortante, conservándose así todo el grosor de la plaquitas, contribuye también a una mayor estabilidad del sistema MX.
