Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com
Juan Martín presenta las poderosas máquinas de fresado y taladrado profundos AX4 TLF, AX5 TLF, AX5 TLF-F y AX6 TLF de la marca Ermafa, para mecanizado complejo.
Características generales
- Profundidad de taladrado de hasta 2.100 mm.
- Unidad combinada de fresado y taladrado profundos para ELB/STS.
- Hasta 5 ejes CNC.
- Sistema de medición directa en X, Y, Z y W.
- Suministro interno de refrigerante / boquillas de refrigerante controlables.
- Luces LED.
- Ejes principales con guías de rodillos.
- Monitorización de colisión.
- Mesa rotativa NC de hasta 35 t.
- Oscilación para unidad de fresado y taladrado profundos.
- Cambiador de herramientas de 60 posiciones.
- Unidad de refrigerante de alta presión para aceite o emulsión para taladrado profundo.
- Cubierta de protección completa incluyendo recirculación de aceite y transportador de virutas.
- Control Siemens 840D sl o Heidenhain iTNC 530.
- Soportes constantes de trayectoria.

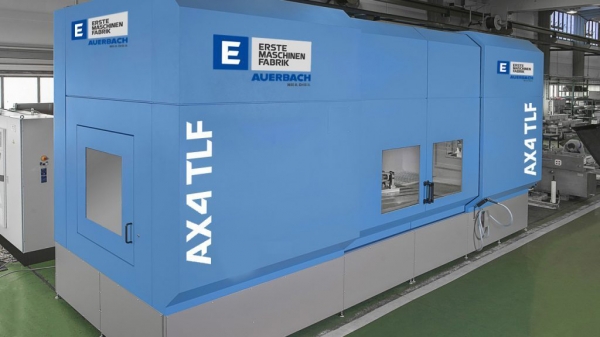

AX4 TLF
- Eje X, transversal: 2.200 mm (opcional: 3.200 mm).
- Eje Y, vertical: 1.200 mm (opcional: 1.600 / 2.000 mm).
- Eje Z, longitudinal: 1.300 mm.
- Eje A, unidad de oscilación (opcional). + 15º / - 25º.
- Eje B, mesa giratoria: 360º.
- Tamaño de la mesa: 2.000 x 1.250 mm (opcional: 2.200 x 2.200 mm).
- Carga de la mesa: 15.000 kg (opcional: 20.000 kg).
- Diámetro de taladrado profundo ELB: 6 – 42 mm.
- Profundidad de taladrado profundo en un recorrido ELB: máximo 2.100 mm.
- Velocidad del husillo: 6.000 min-1
- Rendimiento de fresado: 350 cm3.
