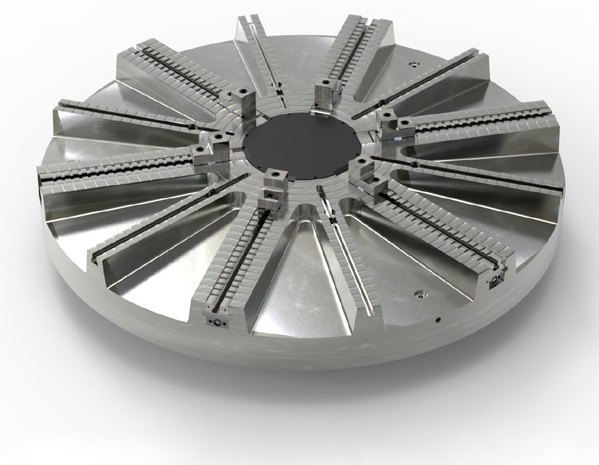

TDG presenta sus platos automáticos 2+2+2. Estos platos están diseñados especialmente para realizar primeras y segundas operaciones de torneado en piezas de geometría circular. El movimiento de las levas para cada garra guarda una relación de 2 a 2 a 2 mediante un sistema de balancines instalado en el cuerpo del dado.
Los balancines aseguran una carrera extra para aquella garra que no llegue a amarrar la pieza por las irregularidades de esta. Una vez perfeccionada la pieza, se anula el efecto balancín para utilizar el plato como un automático de 6 garras corriente. Como en el resto de los casos, el número de garras, el diámetro del plato y sus características son adaptables a las necesidades del cliente.
Para sujeción en divisores o amarres frontales, los platos pueden suministrarse con agujeros pasantes frontales.
Características
- A partir de Ø 1.000 mm.
- Recorrido automático de la garra: 30 mm.
- Recorrido de cada husillo de regulación manual (para posicionamiento, no para amarre final) de 32 mm por garra base.
- Las levas están interconectadas en parejas mediante balancines para amarrar piezas redondas irregulares para realizar primeras operaciones.
- Un sistema de bloqueo automático permite anular el sistema de balancines y utilizar el plato como un automático autocentrante de 6 garras para segundas operaciones.
- Especialmente diseñado para amarrar piezas circulares: aros, anillos, etc.
TDG Clamping Solutions, S.L.
Tel.: 94 625 05 00 http://www.tdgcompany.com
