United Grinding Group / Siaisa
Pabellón 3 · Stand E27
Tel.: 91 360 51 40 http://www.siaisa.com

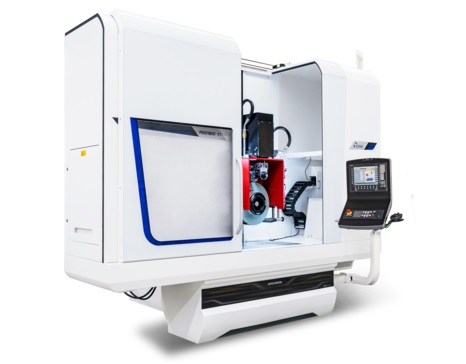

Blohm presenta en EMO la rectificadora Planomat XT Essential, una competitiva máquina de nivel básico de 3 ejes para el rectificado de alta precisión de superficies y perfiles.
Disponible en un tamaño de 600x1.200 mm está equipado con un control Siemens MC 1720. Está equipado con el sistema de producción de pieza única de BLOHM con guía gráfica para el operario. Permite el rectificado recíproco (vaiven) y rectificado en masa (Creep Feed).
Basada en componentes extremadamente rígidos de acero fundido dispone de guiados elevados en el eje Z así como sistemas de guiados lineales en todos los ejes. Los movimientos son actuados por husillos a bolas y dispone de accionamientos Siemens en todos los ejes. El husillo de rectificado está lubricado con grasa con tope transversal BLOHM. Así mismo dispone de una puerta corredera de gran tamaño que da acceso al aérea de trabajo y puertas de mantenimiento en los laterales de la máquina.
Dispone de amplios recorridos X1500 mm, Y800 mm y Z560 mm accionados hasta X30.000 mm/min, Y3.000 mm/min y Z2.000 mm/min y una potencia de corte de 11 kW y un máximo de revoluciones de 3.500/min con capacidad máxima de muela de 400 mm con una anchura de 100 mm. La mesa de trabajo permite un peso máximo de pieza de 1500 kg.
Otras opciones
Otras opciones adicionales disponibles para aplicaciones de rectificado de superficies y perfiles son el sistema automático de lubricación con grasa para guías y husillos de bolas de recirculación, las escalas lineales para eje Y / Z, el mandril magnético electropermanente de 1200 x 600 mm, DQ 13, el elevador par el mandril magnético, el diamantador universal, inclinable, incl. Neumáticamente, accesorios para el dimantado, la unidad de equilibrado manual y las unidades de extracción de neblina de refrigerante.
