La Jornada estuvo dedicada al mecanizado de engranajes en máquinas multitarea y centros de mecanizado, con herramientas de placa intercambiable.
Se trataron diferentes tecnologías, como el tallado por fresa madre, el tallado diente a diente mediante herramienta de forma, así como la fabricación flexible de engranajes por InvoMiling TM.
El nuevo Integrex i200 en acción con el novedoso Smooth
Tras la presentación se realizaron demostraciones prácticas en un torno Mazak Integrex i200, dotado del CNC Smooth.
Este nuevo modelo ofrece máxima versatilidad, alta precisión y productividad para piezas complejas. Combina las capacidades de un centro de torneado y de un centro de mecanizado de 5 ejes para producir piezas complejas en un mínimo de atadas. Equipado con el nuevo control CNC Smooth X, séptima generación del CNC Mazatrol de Mazak los asistentes presenciaron una revolución en la programación y control de máquinas-herramienta, en una demostración de la fabricación flexible de engranajes con InvoMilling TM.
El Smooth X es la culminación de 10 años de desarrollo y ofrece la máxima facilidad de operación, reduciendo los tiempos de mecanizado e integrando el CNC en el sistema de gestión de la fábrica.
Entre sus características más relevante destacan:
- Es el CNC más rápido del mercado, con hardware de control de última generación.
- Ofrece facilidad de operación,
- gran avance en rendimiento y productividad, con mejoras de tiempo de ciclo de hasta un 30%,
- más rentabilidad,
- fácil operación mediante pantalla táctil similar a las de smart phones o tablets.
- Presenta un diseño ergonómico del panel de operación,
- con posición ajustable al operario gracias a la pantalla basculante 45 grados.
Engranajes en una sola atada

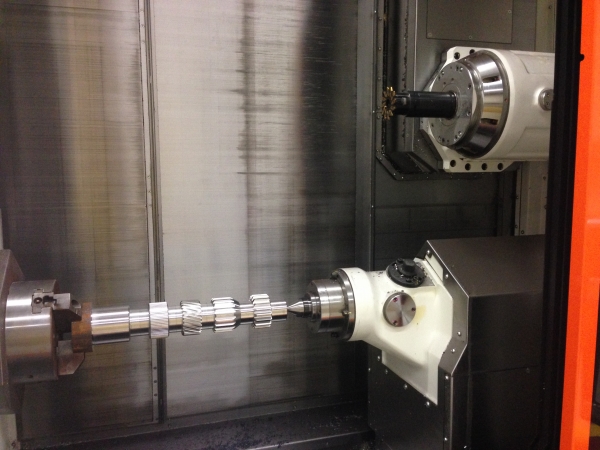

Tras una presentación técnica de las diferentes soluciones, se procedió a una demostración de mecanizado en directo en una máquina Mazak Integrex i200 con CNC Smooth. En dicha demo se pudo ver como fabricar engranajes en una sola atada de pieza, realizando el torneado y el tallado sin desmontar la pieza mediante herramientas de placa intercambiable Sandvik Coromant, Coromill 171 y Coromill 172.
Se realizaron en directo los siguientes engranajes:

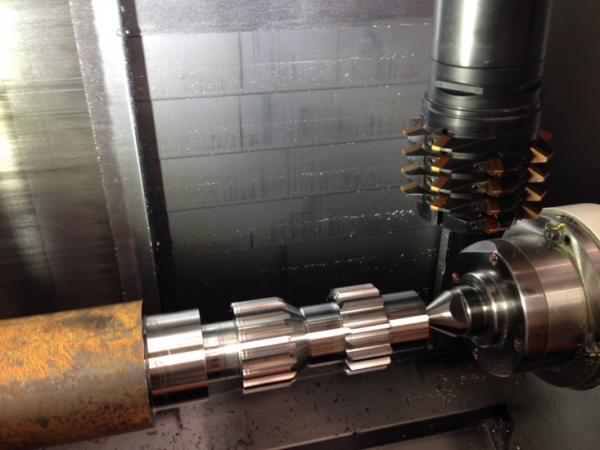

- Engranaje Mn4 recto de 18 dientes con fresa madre de placas con perfil completo CM176,
- Spline Mn4 de 18 dientes mediante fresa disco de placas con perfil completo CM172
- Spline Mn1 de 80 dientes mediante fresa de mango cilíndrico con pacas de perfil completo CM171
- Engranaje helicoidal Mn2,5 mediante Invomilling: el Proceso Flexible de tallado con herramientas estándar patentado por Sandvik Coromant.
