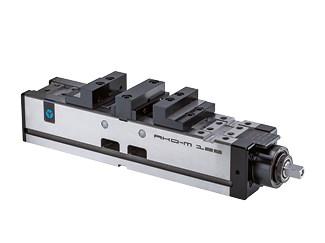

Los tiempos de equipamiento y de ciclo son los factores críticos, especialmente en la fabricación en serie. Debido a la sujeción doble, las mordazas compactas dobles CN de Röhm están predestinadas para el mecanizado racional. Dos garras de sujeción móviles y una garra central fija permiten conseguir una alta precisión de repetición de 0,01 mm, así como una fuerza de sujeción constante en cada proceso de sujeción.

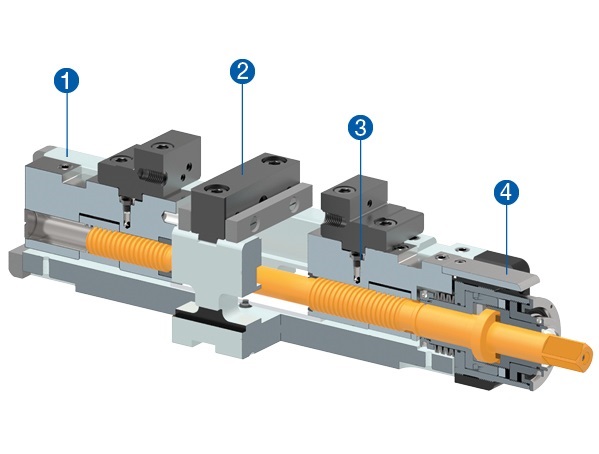

La garra de sujeción móvil se aplica en la pieza girando el husillo hacia la derecha con la manivela y se mantiene con aproximadamente 1 kN (función de tercera mano). Al seguir girando la manivela, la otra garra de sujeción móvil se aplica en la pieza y se fija. A continuación, se va estableciendo la fuerza a través del husillo mecánico. Con la ayuda de muelles de compensación, se compensan diferencias de medidas de hasta ± 3 mm entre la pieza I y la pieza II.
Composición
- Cuerpo base de acero y todas las guías templadas y rectificadas por todos los lados.
- Retirando la garra central, se puede realizar una sujeción centrada.
- Boquillas de engrase montadas en ambos lados para reducir el desgaste de la guía y del husillo.
- Protección contra virutas en cada posición de sujeción.
