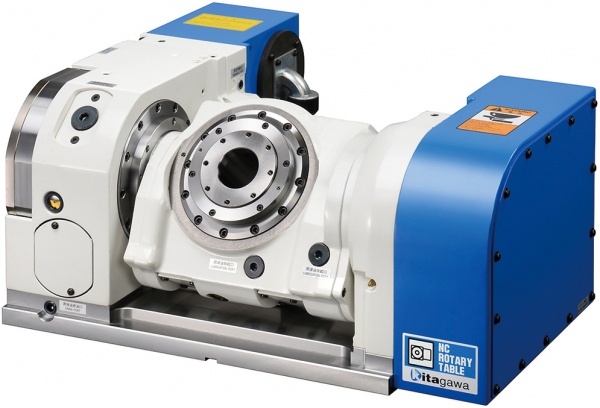

TDG presenta la mesa rotativa NC inclinada Kitagawa RKT180AV00, con placa frontal de 180 mm de diámetro, adecuada para mecanizado de 4º y 5º eje.
Puntos fuertes
- Incluye motores y cables Quinte 200, 750 w + 750 w.
- Angulo de inclinación: - 35° ~+ 110°.
- Repetibilidad del eje giratorio: 8 segundos.
- Repetibilidad del eje inclinado: 4 segundos.
- Diámetro del registro en la placa frontal: 50 mm.
- Diámetro del orificio pasante del husillo: 50 mm.
- Altura central en verticalidad: 170 mm.
Especificaciones
- Incluye motores y cables Quinte 200, 750 w + 750 w.
- Diámetro del husillo: 180 mm.
- Diámetro del registro en la placa frontal: 50 mm.
- Agujero pasante: 50 mm.
- Altura central: 170 mm.
- Par de sujeción: eje giratorio, 350 Nm / eje de inclinación, 550 Nm.
- Relación de engranajes: eje giratorio, 1/72 / eje de inclinación, 1/120.
- Velocidad máxima del husillo: eje giratorio, 41,6 rpm / eje inclinado, 25 rpm.
- Inercia de trabajo permitida: 0,25 kg.m2.
- Carga permitida: en horizontal, 60 kg / en inclinado, 40 kg.
- Masa de mesa: 193 kg.
