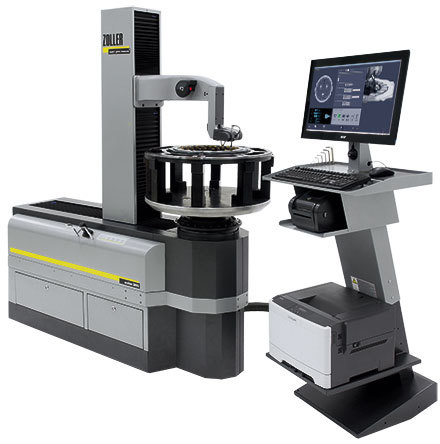

aralon CNC es la solución de Zoller para la medición táctil completamente automática de fresadoras de cigüeñales con filos de herramienta interiores. El palpador electrónico controlado por CNC puede girarse automáticamente 180° y posicionarse de forma individual en cualquier cuchilla, independientemente de su orientación. El sistema de medición está en condiciones de determinar la excentricidad axial y la concentricidad, y de compensarlas automáticamente.

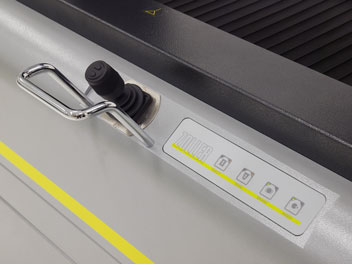

Teclado de membrana y palanca de mando
Con el teclado de membrana, todas las funciones accionadas por fuerza en el husillo de alta precisión se reemplazan por la suave pulsación de una tecla. Para un posicionamiento exacto del pulsador de medición, los ejes Z y X pueden ajustarse con precisión mediante la palanca de mando.
Datos técnicos
- Eje Z: 800 mm.
- Rango de medida del eje X: 800 mm.
- Diámetro interior (mín.): 220 mm (estándar); 185 mm (opcional).
- Diámetro interior (máx.): 350 mm (estándar); 300 mm (opcional).
- Rango de medida del diámetro exterior: 620 mm (para compensación de concentricidad).
- Anchura de la fresa (máx.): 70 mm.
Valor añadido
- Solución táctil totalmente automática de Zoller para la medición exacta (en μm) de fresadoras de cigüeñal con filos interiores de la herramienta de corte.
- Mediciones axiales y radiales, incluyendo evaluaciones de medidas longitudinales y transversales con banda de tolerancia por cuchilla.
- Procesamiento de imágenes modular, intuitivo y de fácil manejo pilot 3.0.
Zoller Ibérica, S.L.
Tel.: 93 215 67 02 http://www.zoller.info
