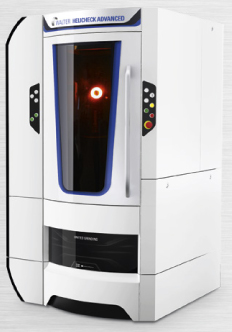

Walter presenta en BIEMH las máquinas de medición óptica CNC para medición de herramientas sin contacto Helicheck Precision / Advanced. Son máquinas completamente automatizadas para la medición de herramientas de rotación simétrica, para diámetros de 2 a 320 mm, longitudes de hasta 420 mm y peso de hasta 25 kg.

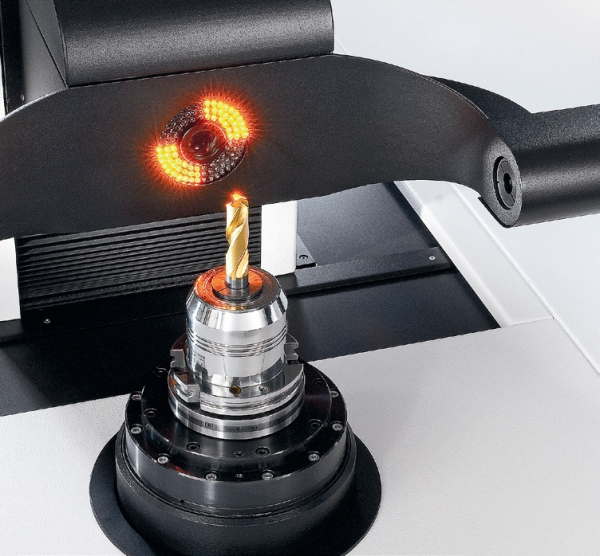

Helicheck Precision y Helicheck Advanced pueden medir geometrías complejas de herramientas de rotación simétrica con una precisión reproducible de 1,5 μ. Completamente automatizadas, libres de contacto, sin desgaste y precisas, ambas máquinas ofrecen valor añadido con la medición de bienes de producción como muelas de rectificado y rodillos revestidos con diamante.
Aplicación
- Medición completamente automatizada de perfiles y formas complejas de herramientas de rotación simétricas y bienes de producción.
- Retroalimentación directa de resultados.
- Ideal para control de calidad en proceso.
Características
- Baja vibración, base sólida de granito y la mayor precisión de medición.
- Máquina CNC de 3 ejes Helicheck Precision.
- Máquina CNC de 4 ejes Helicheck Advanced, eje CNC adicional, así como dos cámaras ligeras frontales para mediciones completas, incluido ángulo de ataque, ángulo de incidencia, etc.
- Precisión certificada E1 = (1,8 + L/300) μm.
- Precisión de repetición ≤ 1,5 μm.
- Para uso en fabricación o en sala de medición.
- Numerosas opciones.
Walter Maschinenbau GmbH
Pabellón 2 • Stand H42
Tel.: 93 471 71 94 http://www.walter-machines.com
