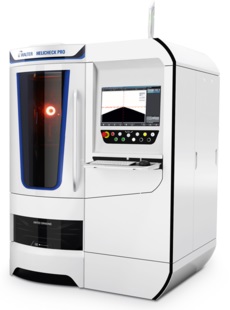

Siaisa distribuye en España la máquina Walter Helicheck Pro, para la medición completa y completamente automática de geometrías complejas de herramientas. Esta máquina totalmente automatizada se utiliza en el área macro. Puede manejar herramientas con un rango de diámetros de 1 a 150 mm en el área macro, una longitud de mecanizado de hasta 330 mm y un peso de herramienta de hasta 25 kg.
Con precisión certificada, esta máquina CNC establece estándares para garantizar la productividad, la calidad y la precisión en la fabricación moderna de herramientas. En el procesamiento automatizado de herramientas, asume la función clave del “control de calidad” en el proceso, incluyendo la compensación de tolerancia incorporada.
Helicheck Pro mide herramientas de simetría rotacional, piezas de fabricación, equipos de fabricación, incluidas plaquitas indexables y piezas planas, dentro de los rangos de medición establecidos.
Especificaciones técnicas
- Eje X: 260 mm.
- Eje Y: 330 mm.
- Eje Z: 250 mm.
- Eje A: 360º.
- Ø de la pieza, mín. | máx.: 0,1 PLS / 200 mm.
- Longitud máxima de la pieza: 300 mm.
- Peso máximo de la pieza: 25 kg.
- Medición de longitud, precisión de repetibilidad: ± 1 µm.
- Resolución total del sistema de medición: 0,25 µm.
- Escalas de vidrio para ejes lineales: 0,004 µm.
- Encóder rotatorio para eje de rotación A: 0,0025 µm.
