Máquina modular para fresado y taladrado profundo

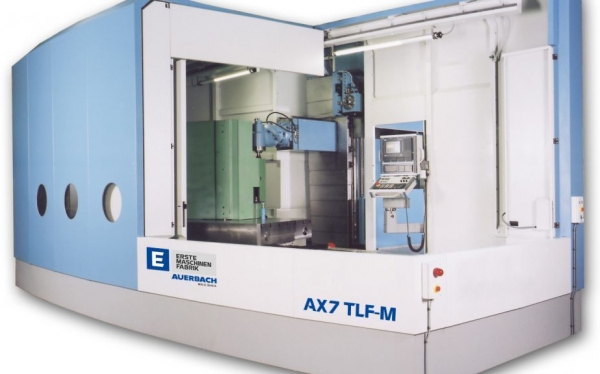

Juan Martín presenta la máquina modular para fresado y taladrado profundo AX7 TLF-M de la marca Ermafa.

Características generales

• Profundidad de taladrado de hasta 2.100 mm.
• Suministro de refrigerante interno / boquillas de refrigerante controlables.
• Controles Siemens 840D sl o Heidenhain iTNC 530.
• Oscilación para unidad de taladrado profundo.
• Cambiador de herramientas de hasta 90 posiciones.
• Unidad separada de fresado y taladrado profundo.
• Unidad de refrigerante de alta presión para aceite o emulsión para taladrado profundo.
• Cubierta de protección completa incluyendo recirculación de aceite y transportador de virutas.
• Ejes principales con guías de rodillos.
• Mesa rotatoria NC de hasta 40 t.
• Monitorización de colisión.
• Luces LED.

Especificaciones técnicas

• Eje X, transversal: 4.080 mm.
• Eje Y, vertical: 1.900 mm.
• Eje Z, longitudinal: 1.900 mm.
• Eje A, unidad de oscilación (opcional). + 15º / - 25º.
• Eje B, mesa giratoria (opcional): 360º.
• Tamaño de la mesa: 2.540 x 1.650 mm / 3.000 x 2.000 mm (opcional).
• Diámetro de taladrado profundo ELB (BTA), opcional: 6 – 65 mm.
• Profundidad máxima de taladrado profundo en un recorrido ELB: 2.100 mm.
• Velocidad del husillo: 3.500 min^-1 (husillo de fresado); 5.600 min^-1 (husillo de taladrado).
• Rendimiento máximo de fresado: 1.200 cm³.

Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com
