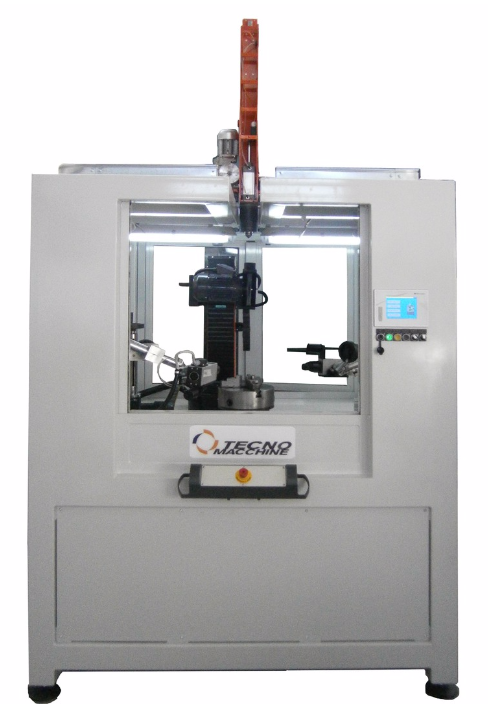

La TM150 big puede desbarbar y cepillar engranajes cilíndricos rectos, helicoidales, engranajes cónicos además de piñones y ejes con diámetros entre 30 y 700 mm y peso hasta 300 kg. La apertura superior hace posible la carga y descarga de las piezas a través de un polipasto o puente grúa.
Compuesta por dos herramientas para el desbarbado, que pueden ser equipadas con discos abrasivos o fresas de acabado, además de una doble herramienta con un disco de corte para la pre-elaboración y un cepillo para el acabado. El plato a tres garras autocentrante tiene un diámetro de 400mm y pue de sujetar ejes y piñones de hasta 130mm de diámetro. Está disponible con sistema de fijación manual o neumático. La TM150 big es controlada por un dispositivo PLC con pantalla LCD de la marca DELTA.
La doble herramienta está compuesta por un disco de corte para la pre-elaboración, que corta la rebaba antes del desbarbado para obtener un chaflán más constante. Al girar la herramienta 180°, encontraremos un cepillo para eliminar la rebaba secundaria después del proceso de desbarbado. La doble herramienta es controlada por CNC a dos ejes: radial y vertical. Las posiciones de la herramienta se pueden guardar en el programa, de este modo se elimina el tiempo de configuración para piezas recurrentes.
Tecno Macchine/Siaisa
Pabellón 11 · Stand F01
Tel.: 91 360 51 40 http://www.siaisa.com
