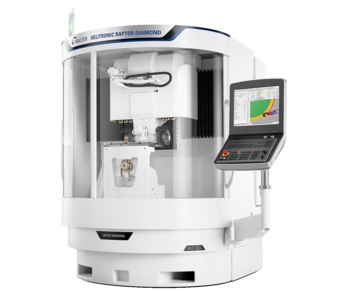

La máquina de erosión de herramientas Helitronic Raptor Diamond que se presenta en EMO es la solución de nivel básico rentable y eficiente en cuanto a rendimiento en el seno de la cartera de erosión de Walter para erosionar herramientas PKD y CBN y rectificar herramientas HSS y HM en un solo ciclo de sujeción, en un espacio reducido, así como para herramientas de gran diámetro.
La máquina erosiona herramientas con diámetros de 3 a 400 mm, una longitud de herramienta que incluye End Face Operation de hasta 270 mm y un peso de hasta 50 kg.
Recorridos máximos de los ejes lineales
- Eje X: 460 mm.
- Eje Y: 320 mm.
- Eje Z: 660 mm.
El diseño de pórtico Walter en hierro fundido con sus buenas propiedades de amortiguación asegura superficies óptimas en el mecanizado de herramientas.La máquina tiene tres ejes lineales X460 mm, Y320 mm, Z 660 mm con husillo de bolas. La velocidad máxima de desplazamiento es de 15 m / min. Dispone de un husillo accionado por correa HSK con dos extremos de husillo para hasta tres electrodos y hasta tres muelas abrasivas, alternativamente hasta seis muelas abrasivas.La máquina está equipada con las últimas tecnologías de erosión para un proceso de erosión estable y rápido. Esto asegura un acabado de superficie perfecto y un mínimo de desconchado.
United Grinding Group / Siaisa
Pabellón 3 · Stand E25
Tel.: 91 360 51 40 http://www.siaisa.com
