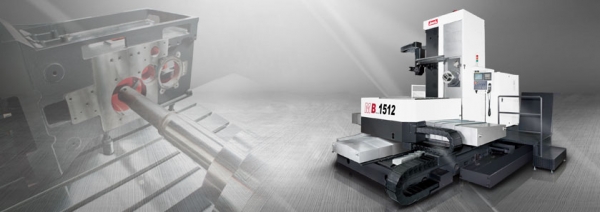

Juan Martín presenta las mandrinadoras horizontales MB Series de Awea.
Características generales
- Control de 5 ejes (X, Y, Z, W, B); procesamiento simultáneo de 4 ejes.
- Estructura de columna fija; las superficies de contacto de la columna y de la base son todas raspadas a mano con precisión, proporcionando un soporte muy sólido para el cabezal.
- Las cuatro guías compuestas soportan la mesa durante todo el recorrido, evitan de manera eficaz el voladizo de la mesa de trabajo y proporcionan la mejor precisión dinámica.
- Los ejes X/Y/Z/B están equipados con una escala óptica a alta resolución para asegurar una precisión de mecanizado extrema.
- Almacén de herramientas tipo brazo de 40 / 60 herramientas; carga máxima de herramienta de 25 kg con carga máxima de almacén de herramientas de 600 kg.
- El cono de husillo de contacto de doble superficie BBT50 proporciona una fuerza de sujeción de herramienta más potente para garantizar la precisión del mecanizado.
Especificaciones técnicas
- Recorrido del eje X: 1.500 o 2.000 mm.
- Recorrido del eje Y: 1.200 mm.
- Recorrido del eje Z: 900 mm.
- Recorrido del eje W: 500 mm.
- Tamaño de la mesa: 1.250 x 1.150 mm.
- Tamaño del husillo de mandrinado: Ø 110.
- Capacidad de carga de la mesa: 4.000 kg.
- Velocidad del husillo: 3.200 rpm.
- Motor de husillo: 22 / 26 kW (cont. / 30 min).
Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
