La importancia del rectificado de centros en las piezas cilíndricas

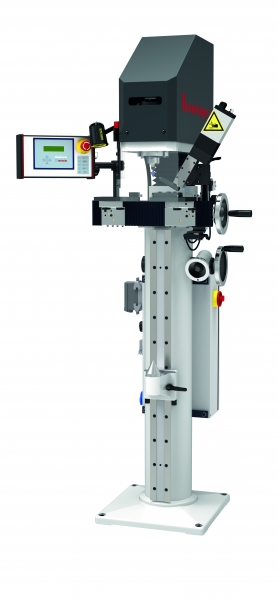

Para dar solución a los retos del rectificado de centros en las piezas cilíndricas, Siaisa propone la rectificadora de centros Henninger modelo Zs 202 con unas excelentes características estándar para llevar a cabo este tipo de trabajos.

Para conseguir un contorno cónico, sin óvalo y alineado con el eje de la pieza con una precisión de rectificado cilíndrico, incluso por debajo de la micra, es necesario que la pieza de partida disponga de unos centros de referencia rectificados con precisión, de forma que el eje de la pieza sea totalmente coaxial. Con ello se puede aumentar la precisión y salto por debajo de la micra.
Para un rectificado correcto, la conicidad de los centros debe ser redondo y coaxial con el centro del otro extremo de la pieza.
Después del tratamiento térmico de una pieza, sus puntos nunca son redondos ni alineados sobre el mismo eje, algo imprescindible para obtener unos buenos resultados en el rectificado cilíndrico. Por lo tanto, es muy importante rectificar los centros antes del proceso de rectificado cilíndrico.
Se deben considerar tres premisas:

• Que el punto esté previamente rectificado en términos de forma, ángulo y geometría
• Que esté liso y libre de rebarbas o impurezas.
• Que la rugosidad de la superficie sea fina y acabada.

Para llevar a cabo esta operación la pieza de trabajo se sujeta en el dispositivo autocentrante con respecto al eje de la máquina. Posteriormente, se elige la distancia de seguridad con respecto a la pieza de trabajo y se programa la operación. Cuando se configura en operación automática, el cabezal de rectificado se mueve en marcha rápida hasta la zona de seguridad programada. A continuación, el cabezal de rectificado avanza con un avance más lento hasta que la herramienta de rectificado toca la pieza de trabajo. Entonces comienza la operación de rectificado programada. Para asegurar la precisión de la herramienta de rectificado, se dispone del dispositivo de diamantado que puede orientarse a los ángulos de 60 ° / 45° - 120° que son los normales en los centros y con carreras de desplazamiento que cubren todas las exigencias de las muelas de rectificar centros.
