La mayoría de los tornillos médicos se mecanizan en tornos, en el husillo principal la rosca y en el husillo secundario el zócalo lobular hexagonal. Esa operación en particular suele ser más lenta y define el tiempo del ciclo. Con cada segundo de tiempo ahorrado, el fabricante gana: tiempo y dinero.

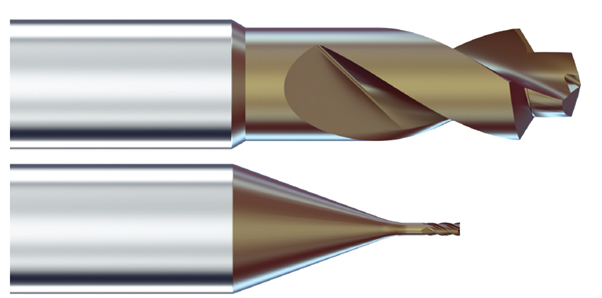

CrazyDrill Hexalobe y CrazyMill Hexalobe son soluciones desarrolladas por Mikron Tool – representada en España por Gaspà Granè - para conseguir una clara mejora de la eficiencia en el mecanizado de tornillos médicos fabricados en Titanio (principalmente Titanio Grado 5 ELI / TiAl6V4 ELI / 3.7165) o Acero Inoxidable (principalmente 316LM / X2CrNiMo18-15-3 / 1.4441). Gracias a una estrategia de mecanizado perfecta y parámetros adaptados, el mecanizado de tornillos óseos lobulares hexagonales (más conocidos como Torx®) es un 50% más rápido, lo que garantiza también un alto grado de precisión del perfil y logra resultados casi sin rebabas.
El taladrado previo con CrazyDrill Hexalobe está disponible en el rango de diámetros de T4 - T30 (0,9 a 3,8 mm, [0,035" - 0,150"), o como broca combinada personalizada.
Micro endmill CrazyMill Hexalobe, está disponible en el rango de diámetro de T4 – T30 (0.2 a 1.0 mm, [.008“ - .039“]), para profundidades de fresado de 3.5 x d y 5 x d y, dependiendo del diámetro, con 3 o 4 flautas.
Solución llave en mano
Mikron Tool ofrece con el programa Hexalobe una solución llave en mano para el mecanizado de tornillos médicos, que no solo se basa en las herramientas de corte, sino que también ofrece un paquete con la mejor estrategia de mecanizado y los parámetros correctos.
El enfoque más eficiente para el mecanizado de tornillos Torx® resultó ser el que podía hacerlo con un mínimo de herramientas diferentes: taladrado previo con chaflán de 120°, fresado del lóbulo hexagonal, y desbarbado posterior. El lento proceso de fresado se puede realizar con interpolación helicoidal (con paso máximo de 0,8 x d) o con fresado lateral (con paso de paso máximo de 0,5 x d).
Cuatro con dos herramientas
Las cuatro operaciones (taladrado previo - biselado - fresado - desbarbado) se completan en tres operaciones con dos herramientas.
Primero, la broca combinada CrazyDrill Hexalobe realiza el orificio central y un chaflán con una excelente calidad superficial (Ra 0,2 µm, Rz 0,8 µm).
Después del fresado de la forma final, esta herramienta se utilizará nuevamente para desbarbar – se consigue una superficie casi sin rebabas y una calidad superficial superior.
La fresa CrazyMill Hexalobe con 3 o 4 canales (dependiendo del diámetro) está disponible en dos longitudes estándar. Su alta rigidez permite el mecanizado con avances elevados, al mismo tiempo que garantiza la precisión necesaria del perfil lobular hexagonal. La calidad de la superficie viene dada por la especial geometría que permite además trabajar con un paso alto de forma que la operación se puede completar con pocos pasos.
