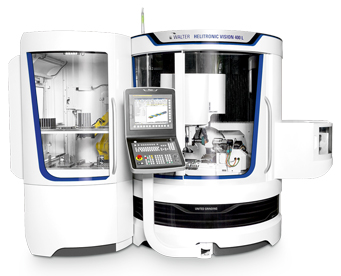

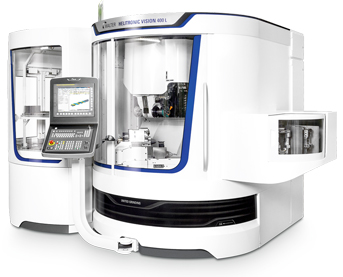

La Helitronic Vision 400 L de Walter -presente en EMO- ofrece máxima precisión y rendimiento dinámico en la fabricación de herramientas con una longitud de hasta 420 mm.
La Helitronic Vision 400 L es la próxima generación de la Helitronic Vision, establecida ya a nivel mundial. Una bancada de máquina de fundición mineral incluso más rígida con una muy buena amortiguación de las vibraciones asegura que el accionamiento altamente dinámico actúe de manera óptima sobre la muela abrasiva, y su sensibilidad extremadamente baja a la temperatura hace que el proceso de rectificado sea particularmente estable. La rectificadora de herramientas CNC de alta precisión puede rectificar longitudes de hasta 420 mm en el perímetro y proporciona condiciones óptimas para el rectificado de herramientas rotacionalmente simétricas en instalaciones de fabricación y/o reafilado.
La Helitronic Vision 400 L fabrica herramientas rotacionalmente simétricas y piezas de producción con geometrías complejas en series con un alto nivel de precisión. Permite diámetros de hasta 315 mm, longitudes de herramienta de hasta 420 mm y un peso de hasta 50 kg.
Ejes mecánicos
- Eje X: 500 mm.
- Eje Y: 350 mm.
- Eje Z: 700 mm.
- Velocidad en marcha rápida X, Y, Z: máximo 50 m/min.
- Eje C: ± 200º.
- Eje A: 750 rpm.
- Resolución lineal: 0,0001 mm.
- Resolución radial: 0,0001º.
Accionamiento del husillo de rectificado
- Diámetro máximo de la muela de rectificado: 254 mm.
- Velocidad del husillo de rectificado: 0 – 10.500 rpm.
Walter Maschinenbau GmbH / Walter Machines Iberia
Pabellón 11 · Stand B24
Tel.: 93 471 71 94 http://www.walter-machines.com
