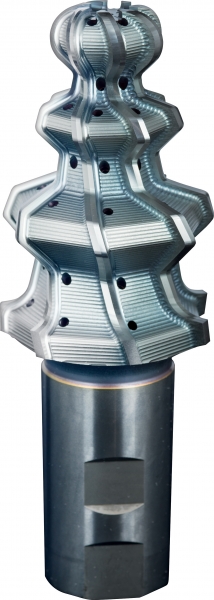

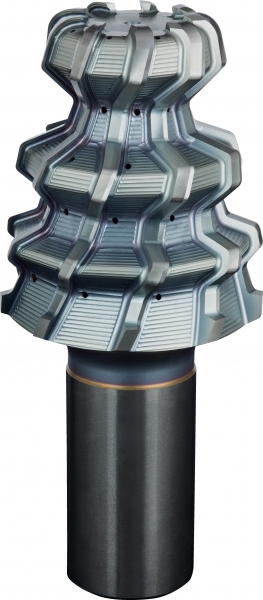

La nueva geometría de las fresas cilíndricas Franken Pagode permite un mayor avance y un funcionamiento más fluido en comparación con la fresa cilíndrica con perfil de pino anterior.

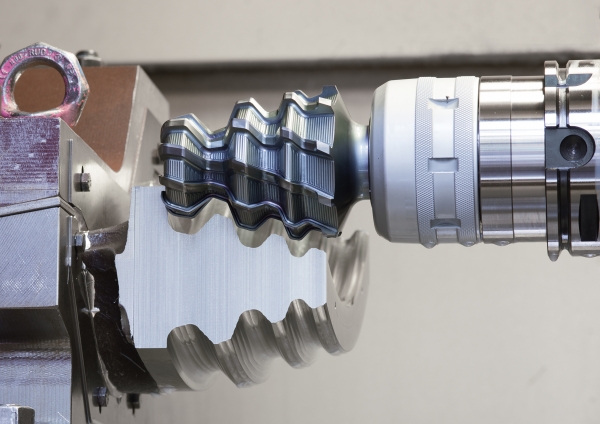

Las fresas con diseño de pino se utilizan para acabado de ranuras de la raíz del álabe y raíces del álabe de las turbinas. Franken ha rediseñado su geometría y la ha vinculado con el nombre “Pagode”. La fresa cilíndrica Pagode tiene un diseño diferente de las ranuras para virutas, en el que la profundidad de las virutas se adapta individualmente a la tolerancia de mecanizado de la pieza de trabajo. Esta adaptación a la precisión del contorno de las ranuras para virutas permite doblar el número de dientes y, en consecuencia, un incremento en el avance.

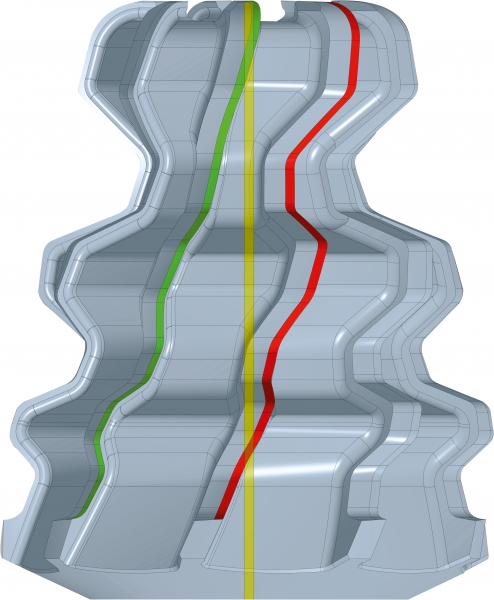

De cara a suministrar a los filos de corte suficiente refrigeración pese a la reducción del espacio para virutas, la fresa cilíndrica Pagode se equipó con un número significativamente mayor de salidas de refrigerante. Gracias a los mayores ángulos helicoidales, dos filos de corte siempre trabajan de manera simultánea en la pieza de trabajo. Esto da como resultado un funcionamiento más fluido y una excelente calidad superficial. El rectificado tangencial aligerado de los filos de corte contribuye a un menor desgaste y una mayor vida útil de la herramienta.
La fresa cilíndrica Pagode se fabrica de manera individual de acuerdo a las especificaciones del cliente y puede utilizarse en aceros altamente aleados y muy resistentes al calor. Se puede configurar en diámetros de 40 a 200 mm y en longitudes de corte de 50 a 200 mm.
Emuge-Franken, S.L.
Pabellón 2 • Stand G02
Tel.: 93 477 46 90 http://www.emuge-franken.com
