Exclusivo encóder para el rendimiento metrológico mejorado

Renishaw Ibérica, S.A.U.
Tel.: 93 663 34 20 http://www.renishaw.es

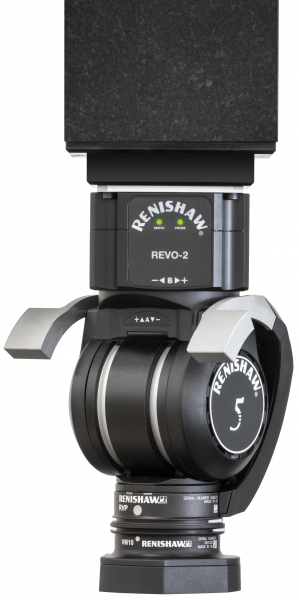

Renishaw presenta Revo-2, la nueva versión mejorada del revolucionario cabezal de medición de 5 ejes multi-sensor para máquinas de medición de coordenadas (MMC). Revo-2 con el nuevo control para MMC UCC S5, fabricado a partir del exitoso sistema Revo, cuenta ahora con mayores prestaciones y mejores comunicaciones para gestionar los últimos sensores Revo, como la sonda de medición de visión RVP. El sistema multi-sensor Revo es uno de los principales productos de Renishaw, utilizado para mediciones de 5 ejes en MMC de 3 ejes, puede medir miles de puntos por segundo y escanear a velocidades que alcanzan los 500 mm/s.
En el nuevo diseño, también se incluye el encóder original integrado en la placa: un sistema diseñado y desarrollado a medida antes de que los encóderes en miniatura de alta precisión llegaran en el mercado. Revo-2 incorpora el último encóder angular incremental en miniatura Atom de Renishaw, con reglas angulares RCDM en sus dos ejes, y es el primer producto que incorpora el encóder Atom diseñado en la fase de creación. El conjunto de cabeza lectora doble lee cada paso de 20 µm de la cara del disco de cristal RCDM, de forma que se optimiza el rendimiento de Revo-2 al eliminar el error de excentricidad de rotación.
En esta aplicación, Atom proporciona resoluciones más altas y mayor precisión, que aumentan el nivel de ganancia del bucle del servo y aportan una rigidez que facilita un soporte de posición excelente y una exploración precisa de la superficie de las piezas y características.
