Escariador de cabeza intercambiable con refrigeración optimizada de Mapal

Ayma Herramientas, S.L.
Pabellón 3 • Stand D14
Tel.: 943 72 90 70 http://www.ayma.es

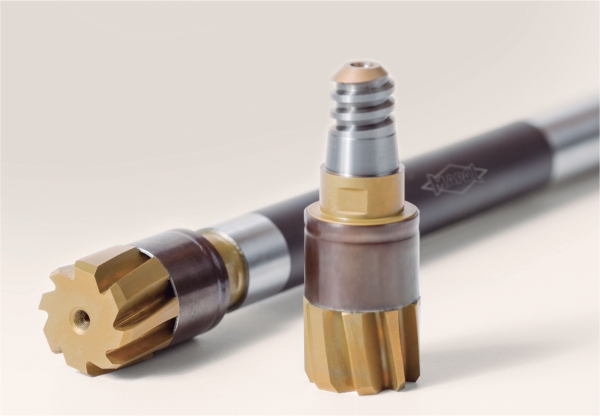

El escariador de cabeza intercambiable CPR500/510 con refrigeración optimizada ofrece una gran ventaja económica en el mecanizado de la fundición. Para conseguir una vida útil más larga, las cabezas intercambiables de metal duro están diseñadas con un diámetro que va de los 8 a los 40 mm y tienen un recubrimiento innovador de CVD. Mapal -representada en España por Ayma Herramientas, presente en BIEMH- ha diseñado este recubrimiento expresamente para el mecanizado de la fundición y ya se ha utilizado con éxito, entre otros, en el fresado y en el mandrinado.
Otra ventaja técnica que tiene este nuevo diseño es la refrigeración optimizada con manguito. Debido a la abrasión del material, el tema de la refrigeración es muy importante en el mecanizado de la fundición; esto se resuelve en gran medida con un suministro interior del refrigerante y con varias salidas directas a los filos de corte. Sin embargo, hay una necesidad de mejorar la refrigeración en el punto de contacto entre la faja radial del filo y la pared del agujero. A menudo, la refrigeración no llega hasta este punto y puede hacer que la herramienta se caliente, afectando a la calidad del agujero y a la vida de la herramienta.

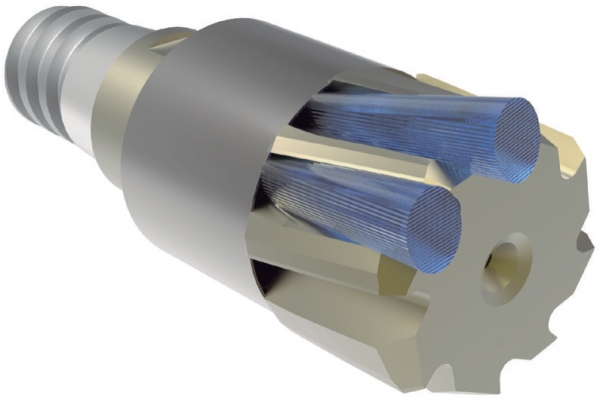

Para contrarrestar esta desventaja, Mapal ha mejorado el diseño de la cabeza intercambiable CPR500/510, de manera que ahora tiene un manguito incorporado detrás de las placas. El refrigerante se distribuye por la salida correspondiente desde el extremo del manguito y a lo largo de todo el filo. De esta forma, tanto el filo como la pared del agujero se enfrían y se lubrican completamente.
