Encóder lineal absoluto InAxis LinACE de Renishaw

Renishaw Ibérica, S.A.U.
Pabellón 1 • Stand G06/H-05
Tel.: 93 663 34 20 http://www.renishaw.es

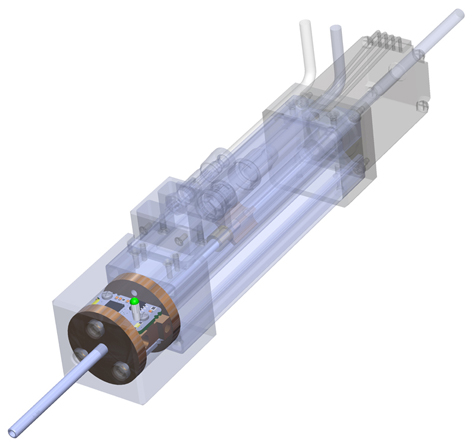

LinACEes un encóder lineal absoluto de alta resistencia diseñado para su integración en actuadores hidráulicos, neumáticos y electromecánicos como elemento de obtención de datos de posición o velocidad. El sistema tiene una precisión de ± 5 µm y proporciona un bucle de control completo que mejora considerablemente la seguridad y el rendimiento. LinACE aplica un enfoque completamente nuevo para la obtención de datos de posición lineal, diseñado y fabricado por la empresa RLS, filial de Renishaw, presente en BIEMH.

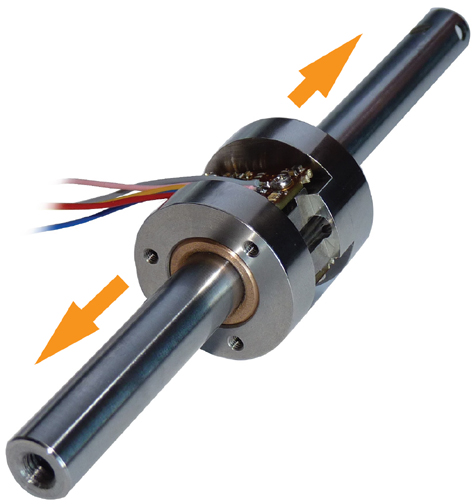

El encóder LinACE se compone de un sólido eje de acero con una regla totalmente integrada y un módulo de cabeza lectora deslizante que no contiene piezas internas móviles, lo que forma un sistema completo de alta resistencia a las sacudidas y las vibraciones. La fiabilidad en una amplia gama de temperaturas está garantizada, con un rango de funcionamiento entre - 40° C y + 85° C.

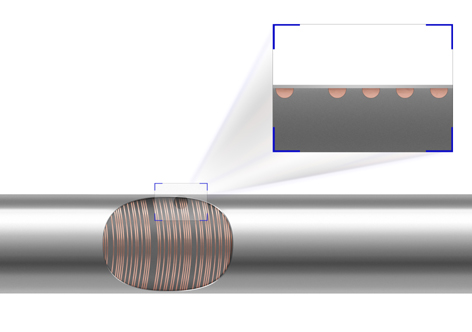

Como en la mayoría de actuadores, el eje está fabricado en acero para aprovechar sus características magnéticas suaves. El código absoluto bajo la superficie del eje se compone de pequeñas ranuras circulares, rellenas de material no magnético, por ejemplo, cromo templado o cobre, dependiendo de la aplicación. Después, la superficie se cubre con cromo templado y se pule con un acabado fino.

Completamente inmune a la contaminación de suciedad
Puesto que la regla es pasiva, los campos magnéticos externos tienen una influencia insignificante y LinACE es completamente inmune a la contaminación de suciedad.
