Dispositivo de ajuste y medición de herramientas premium con un diámetro del eje X de 1.000 o 1.200 mm

Zoller Ibérica, S.L.
Tel.: 93 215 67 02 http://www.zoller.info

La ergonomía única, la flexibilidad y la precisión máximas caracterizan al aparato de ajuste y medición venturion. La estructura modular de este aparato de ajuste y medición da al cliente la libertad de confeccionar un aparato de ajuste y medición armonizado perfectamente con sus procesos de producción.
Con la versión básica, son posibles todas las funciones básicas para medir y ajustar: el cliente se beneficiará de los diálogos de entrada de realidad fotográfica, del reconocimiento de la forma del filo, de la supervisión automática del punto cero y muchas más. Para ello, se puede complementar con, por ejemplo, módulos para la inspección de la herramienta, la medición del centro de giro, la medición de escariadores o la contracción de herramientas. venturion ofrece todas las opciones para la adaptación individual.

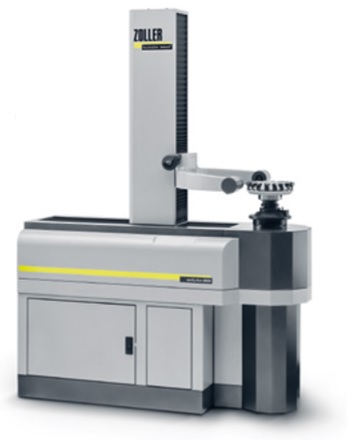

Uno de los productos de esta gama es el modelo venturion 800.

Datos técnicos

• Longitud del eje Z: 600 mm / 800 mm / 1.000 mm / 1.200 mm / 1.400 mm / 1.600 mm.
• Diámetro del eje X: 1.000 mm / 1.200 mm.
• Diámetro del pie de rey: 200 mm / 0 mm.
• Repetibilidad: ± 2 µm.
• Exactitud de indicación: 1 µm.
• Concentricidad radial del cabezal portaherramientas: 2 µm.
