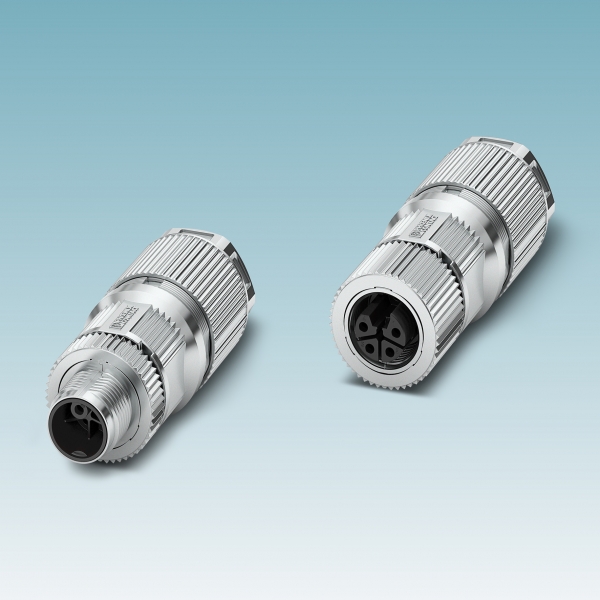

Los nuevos conectores M12 Power confeccionables con conexión crimpada de Phoenix Contact ofrecen una elevada potencia con un diseño pequeño.
Según la aplicación AC o DC, el cliente tiene a su disposición distintos números de polos y codificaciones. Los conectores apantallados son compactos gracias a su espacio de cableado reducido y alimentan los motores y equipos con hasta 16 A o hasta 690 V. Por ello, es posible un cruce de los conductores.
El conector hembra M12 tiene en su carcasa metálica una junta protectora. Gracias a su unión robusta, también resultan adecuados para aplicaciones ferroviarias con altas cargas de impactos y vibraciones. Incluso bajo elevada tensión mecánica, existe una conexión de pantalla de 360º fiable.
Conexión manual o automatizada
Si deben confeccionarse cables en una cantidad elevada, la conexión crimpada no solo permite una conexión manual, sino también automatizada. Los conectores M12 Power resultan adecuados para diámetros de cable de 6,5 a 13 mm y secciones de conexión de 1,5 a 2,5 mm².
Phoenix Contact, S.A.U.
Tel.: 985 79 16 36 http://www.phoenixcontact.com
