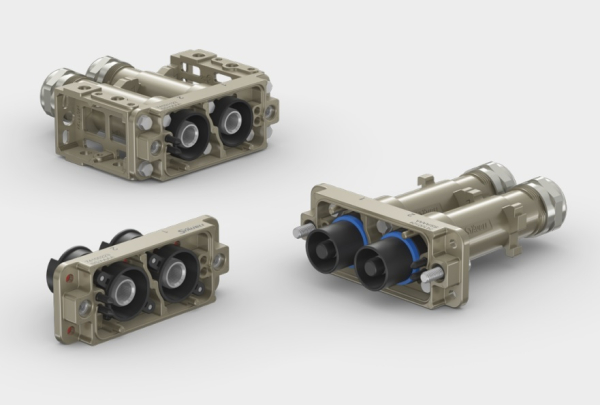

El conector modular con carcasa de metal EvoTrak Lite está especialmente desarrollado para aplicaciones de potencia media e incluso con cables blindados. Gracias a la experiencia de Stäubli, la empresa ofrece un conector modular de metal que satisface a la perfección las limitaciones de tamaño del nuevo material rodante.
Cualquiera que sea el tipo de material rodante, el concepto de conector modular de metal que ofrece la gama EvoTrak Lite cumple con los requisitos del mercado del material rodante: normas ferroviarias; ambiente extremo; compacidad, y montaje y mantenimiento sencillos.
Gracias a la exclusiva y probada tecnología Multilam, los conectores EvoTrak Lite garantizan una larga vida útil y confiabilidad en las aplicaciones más exigentes. Dispone de la protección CEM ya que el EvoTrak Lite está diseñado con una tecnología patentada para aplicaciones de cable blindado, lo que elimina la necesidad de prensaestopas EMC especiales. Así mismo está equipado con una seguridad IP2X, para aplicaciones que requieren protección táctil el EvoTrak Lite ofrece clasificaciones IP2X, hasta 1000 V, como estándar para contactos macho y como opción para contactos hembra. EvoTrak Lite presenta un nuevo concepto para la retención de contactos. El clip está integrado directamente en el diseño del inserto. Con esta nueva característica, ya no se requieren circlips de retención adicionales ni otras herramientas de montaje.
Su diseño y configuración, permite la conexión aérea recta entre lado móvil y lado fijo o entre lado móvil y lado panelable. Próximamente estará disponible la versión acodada para conectar a 90º (macho-hembra)
Cumple con las normativas IEC 62847, NF F 61030, EN61984, EN 60512-5, EN 50124-1, EN 45545-2, EN 61373 dentro del campo ferroviario y de conectores.
Aplicaciones
Esta solución compacta y flexible está destinada principalmente a aplicaciones instaladas a lo largo de toda la cadena de tracción del ferrocarril como son las fuentes auxiliares de alimentación (HVAC, convertidor, transformador…), los interfaces de batería, las soluciones entre vagones, los interfaces de vagón/bogie, las conexiones de motores o las conexiones a resistencias de frenado.
Especificaciones técnicas
Alguna de las especificaciones técnicas son las siguientes: Dispone de entre 1 y 4 polos, una corriente nominal / temperatura de hasta 300 A / 50 K, una tensión nominal: de hasta 1.500 V, un voltaje de prueba (tensión soportada r.m.s) de 4,6 kV, una sección transversal del cable de 10 a 70 mm², el tipo de acabado es prensado y atornillado, puede funcionar operativamente de- 40 °C a + 120 °C y con una temperatura ambiente: de - 50 °C a +70 °C.
Stäubli Española, S.A.U. Electrical Connectors
Tel.: 93 720 65 50 http://www.stäubli.com
