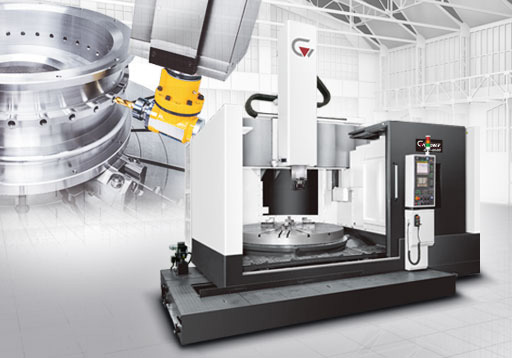

Con tecnología líder y componentes de alta calidad, los centros de torneado CNC verticales de la serie GVF de Goodway -empresa taiwanesa representada en España por Juan Martín- combinan una estructura de ariete súper-rígida y un diseño de husillo de engranaje de alto par para proporcionar capacidades de corte pesado para tamaños grandes en la industria aeroespacial y de energía.
Además, con el husillo de herramientas en vivo opcional, control de eje Cf y cabezales de fresado multitarea, se pueden completar aplicaciones de torneado, fresado y taladrado tanto para superficies finales como superficies cilíndricas, para satisfacer las exigentes aplicaciones de torneado del presente y del futuro.
Características técnicas
- Diámetro de la mesa: de Ø 1.100 a Ø 2.000 mm.
- Diámetro máximo de oscilación: de Ø 1.400 a Ø 2.350 mm.
- Diámetro máximo de torneado: de Ø 1.200 a Ø 2.300 mm.
- Altura máxima de torneado: 900 mm.
- Carga máxima de la mesa: de 4.000 a 8.000 kg.
- Motor de husillo de la pieza de trabajo (cont. / 30 min): 37 / 45 kW.
- Motor de husillo de la herramienta en vivo (cont. / 30 min): 7,5 / 11 kW; 11 / 15 kW.
- Recorrido máximo del eje X: de 1.450 a 2.000 mm.
- Recorrido máximo del eje Z: 900 mm.
- Capacidad del cargador: 12 o 16 herramientas.
- Cono del husillo: BT50.
- Tamaño máximo de la herramienta: 280 x 150 x 400 mm.
- Control CNC estándar: FANUC Oi-TF.
- Dimensiones: de 5.000 x 3.445 x 4.900 mm a 6.035 x 4.100 x 4.900 mm.
- Peso de la máquina: de 20.000 a 25.000 kg.
Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com
