Centros de mecanizado tipo gantry

Juan Martín presenta los centros de mecanizado tipo gantry MCP Series de Awea.

Características generales

• El diseño de la estructura tipo gantry proporciona una óptima precisión dinámica estable, y la utilización de espacio es un 40% inferior a la de los modelos tipo puente.
• Tres guías lineales en el eje Y y una cuarta guía lineal en el eje Z proporcionan capacidad de mecanizado pesado y fiable.
• Columnas laterales de perfil bajo para una carga y descarga cómoda y más segura de piezas de gran tamaño.
• Una mesa de trabajo de tipo fijada proporciona capacidad de carga pesada sin desgaste.
• La cabina para el operario completamente cerrada se mueve junto con la columna sobre el eje X, para la protección del operario frente al peligro y con facilidad de uso.
• Dos taladros de virutas en ambos lados de la mesa de trabajo, junto con el transportador de virutas, proporcionan una evacuación eficaz de virutas.

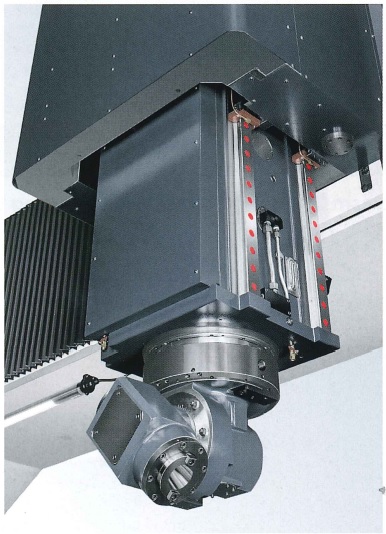

• Con opción de equiparse con cambiador automático de cabezal y sistema ATC horizontal/vertical para mecanizado de cinco caras.

MCP-16050

• Recorrido del eje X: 16.000 mm.
• Recorrido del eje Y: 5.000 mm.
• Recorrido del eje Z: 1.400 mm.
• Capacidad de carga de la mesa: 2.500 kg/m².
• Velocidad del husillo: 4.000 rpm.
• Motor de husillo (cont. / 30 min): 22 / 26 kW.

Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com
