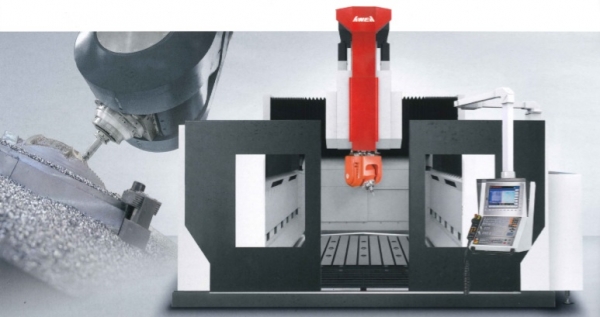

Juan Martín distribuye los centros de mecanizado de 5 ejes tipo gantry AG5 Series de Awea. Los ejes X e Y son accionados por motores lineales sin contacto. En comparación con los motores tradicionales, ofrecen una mejor precisión de posicionamiento y una mayor eficiencia. El sistema de accionamiento no tiene fricción y está libre de desgaste, lo que mejora las respuestas dinámicas de los ejes y, en última instancia, la calidad de la superficie de la pieza de trabajo.
La base de la máquina en forma de U altamente rígida proporciona amortiguación de impactos y propiedades de deformación extremadamente bajas. Ofrece un excelente soporte para todos los miembros móviles, incluso en condiciones de corte pesado y de alta velocidad.
El eje X está soportado por 4 guías lineales y 12 bloques deslizantes, que proporcionan una excelente rigidez y mejoran la precisión.
Especificaciones técnicas
- Recorrido del eje X: 1.600 ˷ 4.000 mm.
- Recorrido del eje Y: 2.000 ˷ 3.000 mm.
- Recorrido del eje Z: 1.000 mm.
- Capacidad de carga de la mesa: 3.000 kg/m2.
- Velocidad del husillo: 12.000 ˷ 24.000 rpm.
- Motor del husillo: 37 / 46 kW (cont. / 30 min).
- Husillo cónico: HSK-A63.
Juan Martín, S.L.
Tel.: 93 371 53 89 http://www.juan-martin.com
