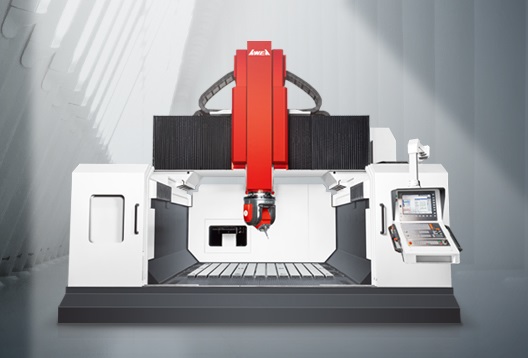

Juan Martín distribuye los centros de mecanizado de 5 ejes tipo gantry RG5 Series de Awea. Los 3 ejes están accionados directamente por servomotores, equipados de manera estándar con escalas ópticas para asegurar la mejor precisión axial.
El diseño de husillo incorporado permite reducir de manera eficaz la vibración del husillo e incrementar la precisión del mecanizado.
Todos los movimientos axiales son ejecutados por la herramienta de corte en lugar de la pieza de trabajo, provocando menos carga en los ejes y mejorando así la precisión dinámica.
El eje Z está accionado por servomotores dobles de doble husillo de bolas de nueva generación, para asegurar una excelente respuesta dinámica.
Los 3 ejes disponen de guías de deslizamiento tipo rodillo de alta carga, lo que proporciona la ventaja combinada de la alta rigidez de la forma de caja y el movimiento ágil de la guía de deslizamiento lineal.
Ofrecen una respuesta dinámica superior con aceleración de 0,3 G en todos los ejes lineales, respaldada por un diseño estructural rígido y sistemas de accionamiento avanzados.
Especificaciones técnicas
- Recorrido del eje X: 1.600 o 3.200 mm.
- Recorrido del eje Y: 2.500 mm.
- Recorrido del eje Z: 1.000 mm.
- Capacidad de carga de la mesa: 2.500 kg/m2.
- Velocidad del husillo: 24.000 rpm.
- Motor del husillo: 42 / 55 kW (cont. / 30 min).
- Husillo cónico: HSK-A63.
Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
