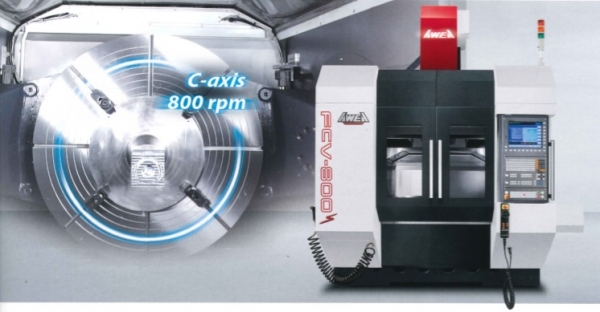

Juan Martín presenta los centros de mecanizado de 5 ejes multitarea FCV-800S Series de Awea.
Características generales
- Base de la máquina estable en forma de U con tecnologías de doble control servo en el eje Y para asegurar una excelente precisión dinámica.
- Husillo incorporado de alta velocidad de 18.000 rpm HSK-T63 que logra un excelente acabado superficial.
- El eje C está accionado directamente por medio de un motor de par con una mesa giratoria de alta precisión; la velocidad de giro puede alcanzar las 800 rpm.
- El eje A está accionado por un servo-motor de primera clase.
- Diseño de sistema de frenos patentado en ejes A/C; incluso cuando la energía se apaga de repente, la mesa puede mantenerse en su posición actual.
- Los 3 ejes cuentan con guías de rodillos; la velocidad rápida puede alcanzar los 48 m/min; la velocidad de avance de mecanizado alcanza los 24 m/min.
- Están disponibles transportadores de virutas de salida lateral y de salida trasera para la selección de la mejor organización de espacio en la fábrica.
Especificaciones técnicas
- Recorrido del eje X: 800 mm.
- Recorrido del eje Y: 900 mm.
- Recorrido del eje Z: 660 mm.
- Tamaño de la mesa: Ø 850 mm.
- Velocidad del husillo: 18.000 rpm.
- Motor del husillo: 25 / 29 kW (cont. / 30 min).
- Husillo cónico: HSK-T63.
- Tasa de avance rápido X/Y/Z: 48 m/min.
- Almacén de herramientas: 40 herramientas (opcional: 80 herramientas).
Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
