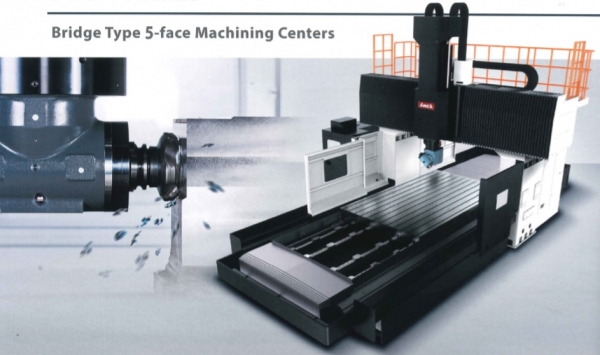

Juan Martín presenta los centros de mecanizado de 5 caras tipo puente HP Series de Awea.
Características generales
- Estructura puente de tamaño súper-grande; el peso de la fundición es un 30% superior al de modelos similares. El conjunto de accionamientos es estable incluso en condiciones de mecanizado extremadamente pesadas.
- Equipados con una mesa de trabajo para tareas pesadas, el grosor es un 20% superior al de modelos similares, lo que incrementa sustancialmente la rigidez en un 60%.
- El eje de transmisión con husillo de engranajes de 2 etapas de 6.000 rpm obtiene capacidades excepcionales de mecanizado en tareas pesadas.
- Las 4 guías lineales de alta rigidez en la bancada con soporte total de recorrido de la mesa evitan la desviación de la mesa de manera eficaz y garantizan una óptima precisión dinámica.
Especificaciones técnicas
- Recorrido del eje X: de 3.200 a 8.200 mm.
- Recorrido del eje Y: de 2.100 mm (opcional: 2.800 mm) a 4.200 mm (opcional: 4.900 mm).
- Recorrido del eje Z: 850 mm (opcional: 1.000 / 1.200 / 1.400 mm).
- Tamaño de la mesa: de 3.020 x 2.000 mm a 8.020 x 3.600 mm.
- Capacidad de carga de la mesa: de 13.000 a 40.000 kg/m2.
- Velocidad del husillo: 6.000 rpm (vertical) / 2.000 rpm (horizontal).
- Motor del husillo: 22 / 26 kW (cont. / 30 min).
Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
