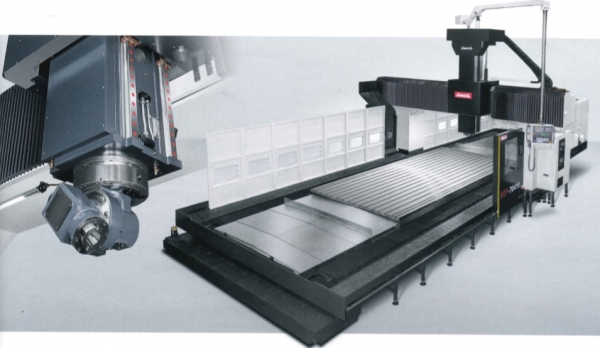

Juan Martín presenta los centros de mecanizado de 5 caras tipo puente HTP Series de Awea.
Características generales
- El eje Y adopta tres guías lineales y el eje Z, cuatro guías lineales. Refuerzan ostensiblemente la fiabilidad en el mecanizado y la capacidad de mecanizado pesado.
- El carro de bancada de estructura de caja cerrada proporciona apoyo firme en ambos lados del cabezal fijo; la rigidez es un 40% superior con respecto al diseño tradicional.
- El eje Z adopta 10 conjuntos de correderas largas que permiten fuerzas de corte distribuidas equitativamente en ambas caras del cabezal fijo, incrementando de manera significativa la capacidad de absorción de la vibración y la precisión.
- Equipados de manera estándar con compartimentos de almacenamiento automáticos de doble cabezal y alta eficiencia con sistema ATC vertical/horizontal Awea.
- Disponibles opcionalmente con compartimentos de almacenamiento de cabezal múltiple de acuerdo a la demanda real.
Especificaciones técnicas
- Recorrido del eje X: de 4.000 a 7.000 mm.
- Recorrido del eje Y: 2.500 mm (opcional: 3.200 mm) o 3.300 mm (opcional: 4.000 mm).
- Recorrido del eje Z: 1.000 mm (opcional: 1.200 / 1.400 mm).
- Tamaño de la mesa (X x Y): de 4.020 x 2.400 mm a 7.020 x 3.000 mm.
- Capacidad de carga de la mesa: de 15.000 a 20.000 kg/m2.
- Velocidad del husillo: 4.000 rpm (vertical) / 2.000 rpm (horizontal).
- Motor del husillo: 22 / 26 kW (cont. / 30 min).
Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
