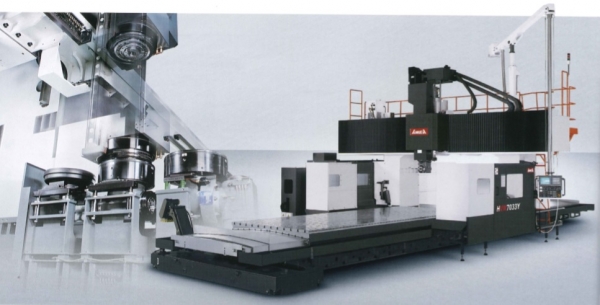

Centros de mecanizado de 5 caras tipo puente con panel de control superior tipo péndulo giratorio

Juan Martín presenta los centros de mecanizado de 5 caras tipo puente HVM Series de Awea.

Características generales

• Husillo de engranajes de 2 pasos de 4.000 rpm con motor de husillo de 26 kW; salida de par de hasta 827 Nm.
• Las 4 guías lineales de alta rigidez en la bancada con soporte de recorrido completo de mesa evitan la desviación de la mesa de manera eficaz y garantizan una óptima precisión dinámica.
• El compartimiento de almacenamiento automático de cabezal múltiple permite almacenar hasta 6 cabezales (opcionales).
• Sistema ATC vertical / horizontal de 60 / 90 / 120 herramientas, diámetro máximo de herramienta de Ø 240 mm y longitud máxima de herramienta de 400 mm.
• El panel de control superior tipo péndulo giratorio proporciona una perspectiva de operación óptima independientemente del tamaño de las piezas de trabajo.

Especificaciones técnicas

• Recorrido del eje X: de 3.060 a 7.000 mm.
• Recorrido del eje Y: de 2.500 a 4.500 mm.
• Recorrido del eje Z: 1.000 mm (opcional: 1.200 / 1.400 mm).
• Tamaño de la mesa (X x Y): de 3.260 x 1.500 mm a 6.020 x 2.400 mm.
• Capacidad de carga de la mesa: de 10.000 a 20.000 kg/m².
• Velocidad del husillo: 4.000 rpm (vertical) / 2.000 rpm (horizontal).
• Motor del husillo: 22 / 26 kW (cont. / 30 min).

Juan Martín, S.L.
Tel.: 93 371 53 89 www.juan-martin.com
