Dimasol Maquinaria Metalúrgica, S.A.
Tel.: 93 780 19 66 http://www.dimasol.es

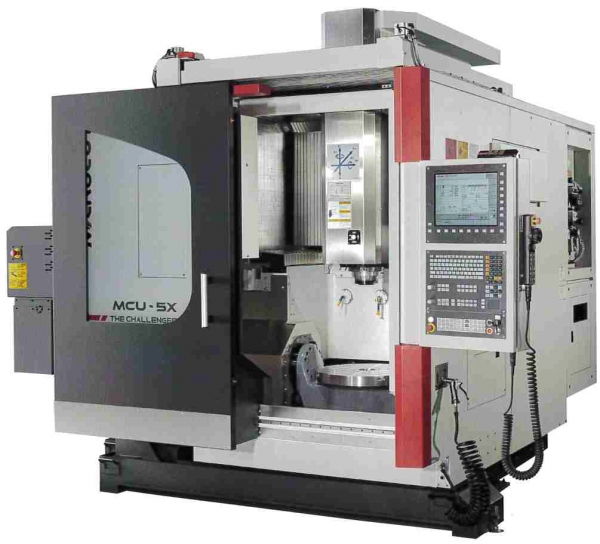

MCU-5X es un centro de mecanizado de 5 ejes simultáneos tipo semi-gantry de Microcut, marca representada en España por Dimasol. Presenta un nuevo diseño de marca con rendimiento actualizado que permite un mecanizado de 5 ejes simultáneos de alta velocidad y alta precisión.
MCU-5X está diseñado para el mecanizado de contornos complejos y multi-superficie. La gama ofrece una capacidad de trabajo ideal para piezas de trabajo de tamaño medio y un rendimiento superior en todos los aspectos del fresado -consistencia, precisión y potencia-, convirtiéndose así en un activo crítico para todos los sectores. El renovado diseño tipo gantry presenta una estructura compacta y con un área máxima de trabajo reservada.
Especificaciones técnicas
- Diámetro superior de la mesa giratoria: 600 mm.
- Eje de inclinación A: + 120º / - 120º.
- Eje rotativo C: 360º.
- Carga máxima de la mesa: 600 kg.
- Recorridos lineales de los ejes X / Y / Z: 600 x 600 x 500 mm.
- Cono del husillo en línea: ISO40.
- Velocidad del husillo en línea: 12.000 rpm (opcional: 15.000 rpm).
- Potencia del motor del husillo en línea: 20/30 kW.
- Cono del husillo motorizado: HSK-A63.
- Diámetro del alojamiento del husillo motorizado: 170 mm.
- Potencia del motor del husillo motorizado: 20/25 kW.
- Par motor del husillo motorizado: 32/40 Nm.
- Velocidad del husillo motorizado: 18.000 rpm (opcional: 24.000 rpm).
- Precisión de posicionamiento: 0,005 mm.
- Repetibilidad: + 0,0025 mm.
- Dimensiones de la máquina: 3.015 x 5.050 x 3.000 mm.
- Espacio de la máquina en planta: 4.200 x 5.800 mm.
- Peso de la máquina: 9.000 kg.
