Centro de mecanizado horizontal compacto para piezas grandes o largas

Egasca, S.A.
Tel.: 943 20 03 00 http://www.egasca.com

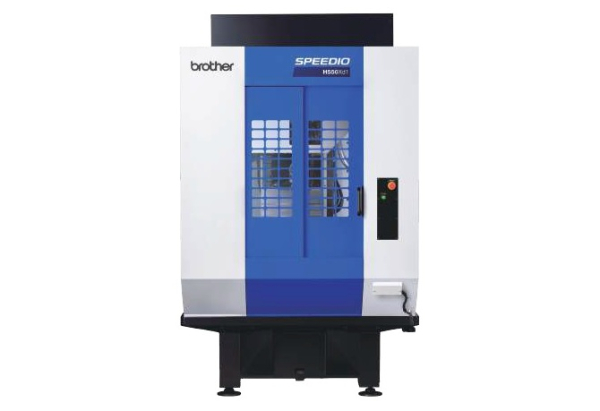

El centro de mecanizado horizontal compacto H550Xd1, con husillo BT30, brinda una alta productividad y un excelente desempeño medioambiental. La amplia zona de utillaje y el nuevo cargador de 30 herramientas de este modelo de la gama de productos SPEEDIO de brother permiten el mecanizado multicara de piezas grandes o largas. Admite una longitud máxima de herramienta de 250 mm, un diámetro máximo de herramienta de 125 mm y un peso máximo de herramienta de 4 kg.
Egasca comercializa este centro de mecanizado que, gracias a su alta productividad, admite una extensa gama de aplicaciones, ampliando aún más la cobertura de la gama SPEEDIO de brother.

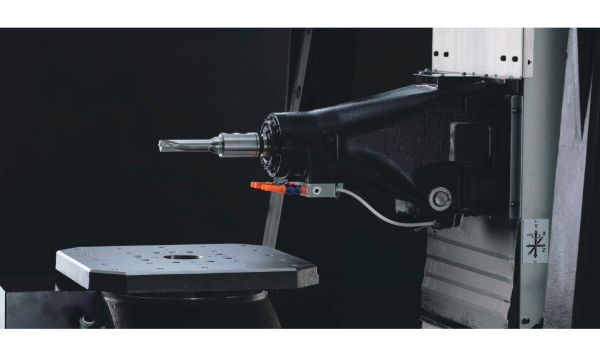

Tiene una amplia superficie de utillaje de ø 600 x 580 mm, que se puede ampliar hasta ø 800 mm. También incorpora una mesa de eje B de alta velocidad.
Las dimensiones de la máquina son de 1.557 mm de anchura y 2.990 mm de profundidad, lo que permite reducir el espacio ocupado, al mismo tiempo que mantiene amplias áreas de utillaje y mecanizado.

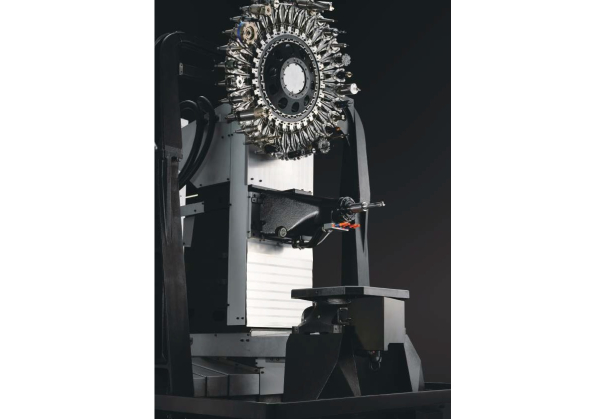

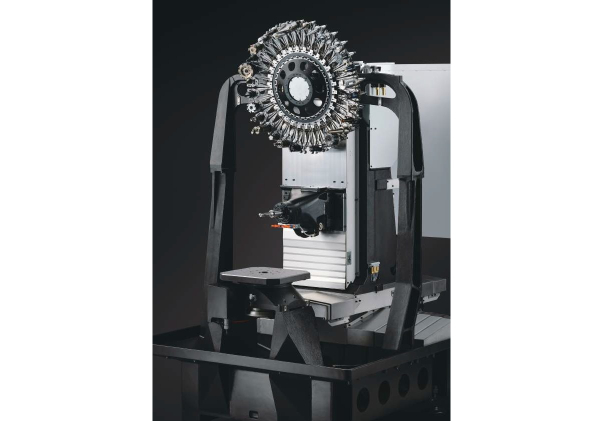

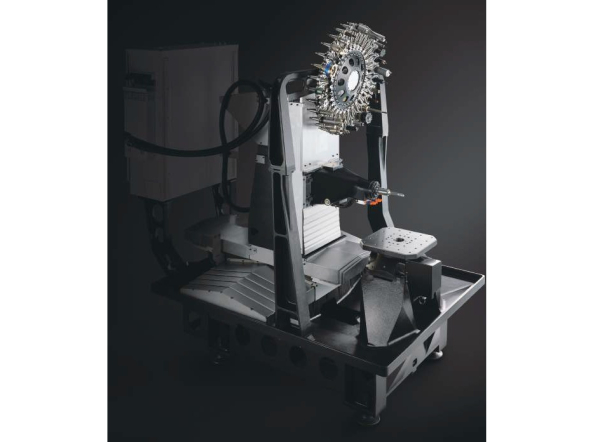

La extensa área para utillaje, la mesa de eje B suministrada de serie y un cargador de 30 herramientas que admite una longitud máxima de herramienta de 250 mm permiten mecanizar piezas de gran tamaño (por ejemplo, carcasas de engranajes o ruedas de aluminio) o piezas largas (como componentes de dirección), así como el mecanizado de múltiples caras de piezas pequeñas.

Especificaciones básicas

• Velocidad máxima del husillo (min⁻¹): 12.000 / 16.000 (opcional) / 10.000, par alto (opcional).
• Recorridos X, Y, Z (mm): X 550, Y 400, Z 400.
• Recorrido B (º): 360.
• Capacidad de almacenamiento de herramientas (unidades): 30.
• Velocidad de avance rápido X, Y, Z (m/min): X 50, Y 56, Z 56.
• Velocidad de avance de indexación B (min⁻¹): 100.
• Superficie requerida en planta (mm): 1.557 x 2.743.
• Husillo BT de doble contacto (Big-Plus), opcional.
• Refrigerante a través del husillo, opcional.
